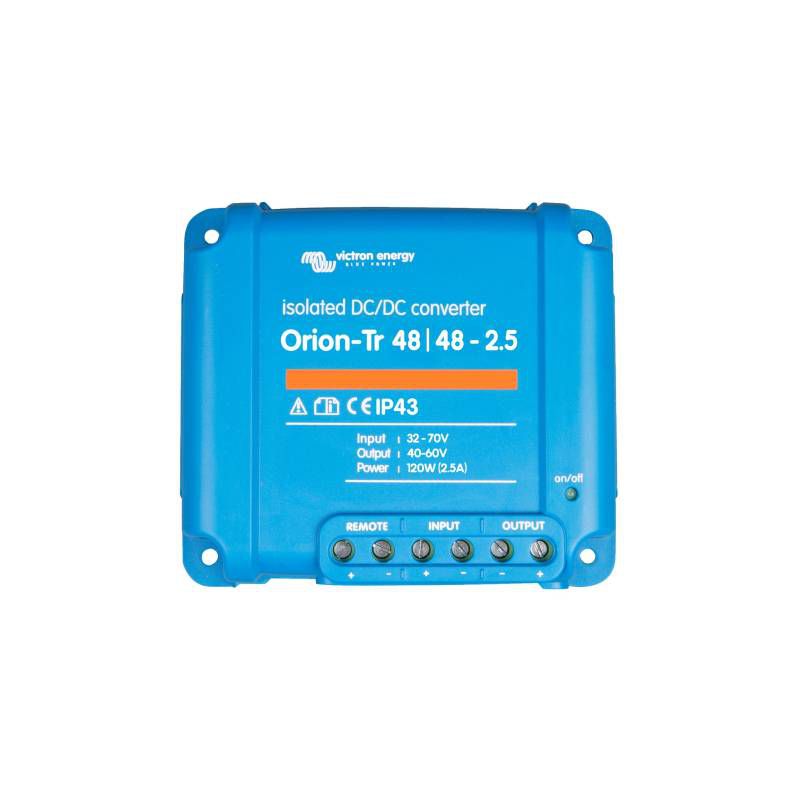

Konwerter izolowany Orion-Tr 48/48-2,5A (120W) Victron Energy

Izolowany konwerter DC-DC Orion-Tr 48/48-2,5A (120W) to urządzenie zasilające zaprojektowane z myślą o stabilizacji napięcia w wymagających systemach. Stanowi on nowoczesną, wysoce sprawną alternatywę dla klasycznych, nieizolowanych reduktorów napięcia, które nie zapewniają ochrony galwanicznej i są podatne na zakłócenia sieciowe oraz pętle masy.

Dzięki pełnej izolacji galwanicznej wejścia i wyjścia, urządzenie skutecznie chroni wrażliwy sprzęt elektroniczny przed przepięciami i wahaniami napięcia w układzie zasilania. Konwerter charakteryzuje się wysoką sprawnością energetyczną, możliwością precyzyjnej regulacji napięcia wyjściowego oraz zintegrowanymi zabezpieczeniami przed zwarciem, co gwarantuje nieprzerwane i bezpieczne zasilanie podłączonych odbiorników.

Kluczowe cechy i zaawansowana technologia

• Pełna izolacja galwaniczna: Separacja obwodów wejściowego i wyjściowego na poziomie 200V DC między wejściem, wyjściem a obudową skutecznie eliminuje problem pętli masy oraz chroni podłączone urządzenia przed przenoszeniem zakłóceń i przepięć.

• Regulowane napięcie wyjściowe: Możliwość precyzyjnego dostrojenia napięcia wyjściowego w zakresie od 40V do 60V pozwala na idealne dopasowanie parametrów zasilania lub wykorzystanie urządzenia jako ładowarki akumulatorów.

• Możliwość pracy równoległej: Wszystkie modele są odporne na zwarcia i mogą być łączone równolegle w celu zwiększenia prądu wyjściowego, przy czym do układu można podłączyć nieograniczoną liczbę jednostek.

• Zdalne sterowanie (Remote on-off): Wbudowany system zdalnego włączania/wyłączania eliminuje konieczność stosowania wysokoprądowego przełącznika na okablowaniu wejściowym, umożliwiając sterowanie za pomocą przełącznika niskiej mocy.

Specyfikacja techniczna

• Zakres napięcia wejściowego: 32-70V

• Napięcie wyłączenia przy zbyt niskim napięciu (Under voltage shut down): 28V

• Napięcie ponownego uruchomienia (Under voltage restart): 30V

• Nominalne napięcie wyjściowe: 48,2V

• Zakres regulacji napięcia wyjściowego: 40-60V

• Tolerancja napięcia wyjściowego: +/- 0,2V

• Poziom szumów wyjściowych (Output noise): 2mV rms

• Ciągły prąd wyjściowy przy nominalnym napięciu i temp. 25°C: 2,5A

• Maksymalny prąd wyjściowy (10 s) przy nominalnym napięciu: 3,0A

• Prąd wyjściowy przy zwarciu (Short circuit output current): 17A

• Ciągła moc wyjściowa przy temp. 25°C: 120W

• Ciągła moc wyjściowa przy temp. 40°C: 85W

• Sprawność: 89%

• Prąd bez obciążenia (Off load current): < 80mA

• Izolacja galwaniczna: 200V DC między wejściem, wyjściem a obudową

• Zakres temperatur pracy: -20°C do +55°C (obniżenie parametrów o 3% na każdy stopień powyżej 40°C)

• Wilgotność: Maksymalnie 95% bez kondensacji

Dane mechaniczne i konstrukcyjne

• Wymiary (wysokość x szerokość x głębokość): 100 x 113 x 47 mm

• Waga: 0,42 kg

• Klasa ochrony: IP43 (przy montażu ze śrubami zaciskowymi skierowanymi w dół)

• DC Connection (Przyłącze): Zaciski śrubowe (Screw terminals)

• Maksymalny przekrój przewodu: 6 mm² (AWG10)

• Normy i bezpieczeństwo: EN 60950 (Bezpieczeństwo), EN 61000-6-3, EN 55014-1 (Emisja), EN 61000-6-2, EN 61000-6-1, EN 55014-2 (Odporność), ECE R10-4 (Dyrektywa samochodowa)

Zastosowanie

• ✔ Ładowanie akumulatorów: Wykorzystanie regulowanego napięcia wyjściowego do ładowania baterii i akumulatorów w dedykowanych systemach zasilania.

• ✔ Zasilanie czułych odbiorników DC: Bezpieczne i stabilne zasilanie urządzeń elektronicznych wymagających stałego i precyzyjnego napięcia 48V pozbawionego zakłóceń szumowych.

• ✔ Aplikacje motoryzacyjne i transportowe: Instalacje w pojazdach i maszynach zgodne z normami dyrektywy samochodowej ECE R10-4.

• ✔ Izolacja obwodów w systemach zasilania: Separacja galwaniczna wrażliwych sekcji pomiarowych lub sterujących od zakłóceń generowanych w głównym torze zasilania.
