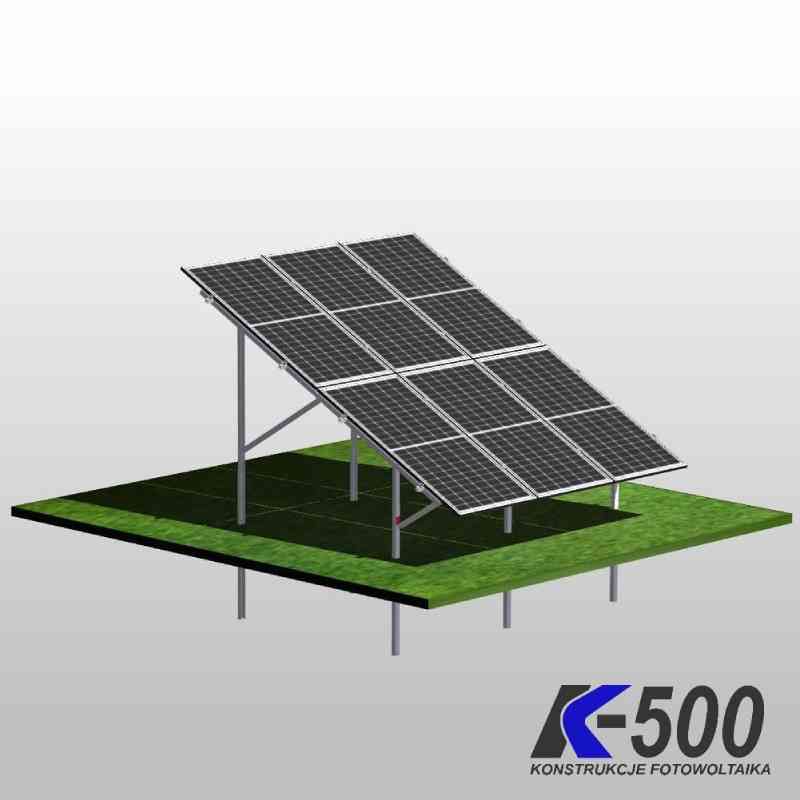

Konstrukcja gruntowa K502/16 Pion [do 2,3m]

Konstrukcja gruntowa K502/16 PION (XL+) to wolnostojący, dwupodporowy system montażowy przeznaczony do instalacji 16 modułów fotowoltaicznych w dwóch rzędach (2x8) w układzie pionowym. Rozwiązanie zaprojektowano z myślą o montażu na gruncie bez użycia betonu i kafara – konstrukcja jest wbijana w podłoże za pomocą młota udarowego i matrycy z szybkozłączem SDS-HEX.

System zapewnia kąt nachylenia 27°, co pozwala na efektywne wykorzystanie promieniowania słonecznego przez cały rok. Dzięki zwiększonej długości dopuszczalnych modułów (do 2300 mm), jest to idealna konstrukcja pod nowoczesne panele dużych formatów.

Dane techniczne – Konstrukcja gruntowa K502/16 PION (XL+)

Model: K502/16 PION (wersja XL+)
Liczba modułów: 16 sztuki (2x8 w pionie)
Układ modułów: Pionowy, dwurzędowy
Szerokość modułów PV: do 1152 mm
Długość modułów PV: 2201–2300 mm
Kąt nachylenia: 27°
Typ montażu: Wbijana – bez fundamentów
Technologia instalacji: Matryca z szybkozłączem SDS-HEX
Zalecana siła młota udarowego: 29–56 J
Materiał konstrukcji:
▫️ Stal S350 z powłoką antykorozyjną Magnelis ZM 430
▫️ Aluminium – lekkie, trwałe i odporne na warunki atmosferyczne
Klamry: K500 – pionowe
Kolor klamer: Czarny
Odporność: Na korozję, UV, wilgoć i sól

Możliwe zastosowanie konstrukcji K502/4 PION XL+

• Instalacje przydomowe z panelami dużego formatu

• Gruntowe mikroinstalacje PV

• Systemy fotowoltaiczne off-grid i on-grid

• Miejsca z ograniczonym dostępem do fundamentowania

• Projekty wymagające prostego i szybkiego montażu

Co otrzymujesz kupując produkt?

• Kompletną konstrukcję stalowo-aluminiową do montażu 16 paneli

• Zestaw czarnych klamer pionowych K500

• Komponenty gotowe do wbijania – brak potrzeby użycia betonu

• Instrukcję montażu w zestawie

• Zestaw zgodny z wymiarami nowoczesnych modułów PV do 2300 mm długości

Gwarancja oraz bezpieczeństwo przesyłki

• Gwarancja: 10 lat

• Wysyłka na palecie – solidne zabezpieczenie wszystkich elementów

• Produkt zgodny z europejskimi normami jakości i odporności na korozję (Magnelis ZM 430)

Warunki gwarancji znajdują się bezpośrednio na stronie producenta.

Serwis i zgłoszenia reklamacyjne należy zgłaszać na adres wskazany na stronie producenta.
