Konstrukcja gruntowa K502/6 Pion [do 2,3m]

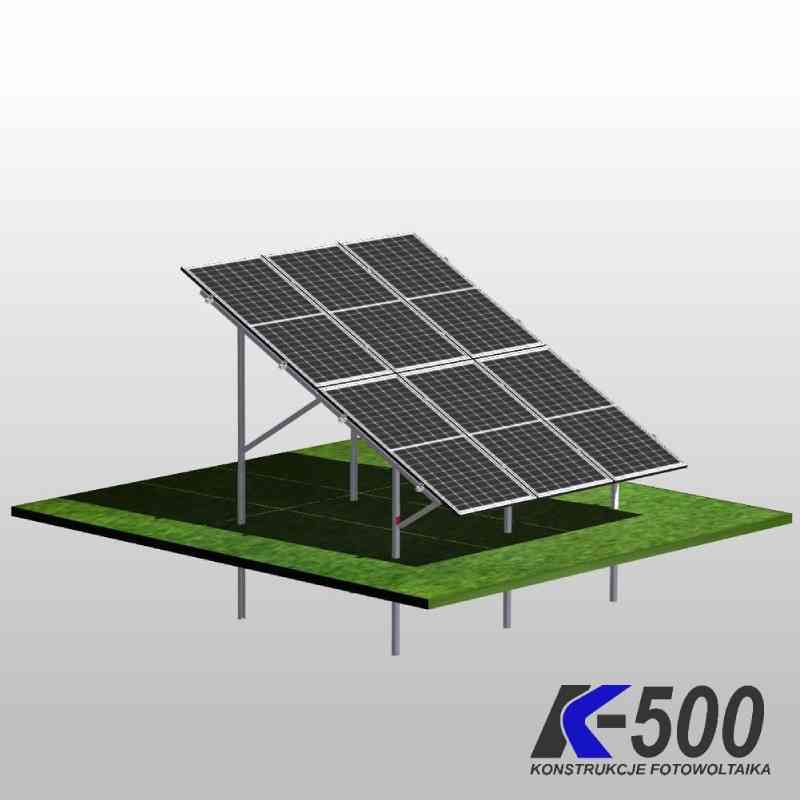

Konstrukcja gruntowa K502/6 PION (XL+) to wolnostojący, dwupodporowy system montażowy przeznaczony do montażu 6 modułów fotowoltaicznych w układzie pionowym, w dwóch rzędach (2x6). System ten zaprojektowano z myślą o łatwym montażu w terenie – bez fundamentów i bez potrzeby użycia kafara. Konstrukcja jest wbijana w grunt przy użyciu młota udarowego oraz matrycy z szybkozłączem SDS-HEX.

Wersja XL+ dedykowana jest pod moduły o zwiększonej długości – do 2300 mm, co sprawia, że idealnie nadaje się do nowoczesnych, dużych paneli PV. Kąt nachylenia 27° zapewnia optymalne warunki do produkcji energii przez cały rok.

Dane techniczne – Konstrukcja gruntowa K502/6 PION (XL+)

Model: K502/6 PION XL+
Liczba modułów: 6 sztuki
Układ modułów: Pionowy
Maksymalna szerokość modułów: do 1152 mm
Dopuszczalna długość modułów: 2201–2300 mm
Kąt nachylenia: 27°
Typ montażu: Wbijana (bez fundamentów)
Technologia montażu: Matryca z szybkozłączem SDS-HEX
Zalecana siła młota udarowego: 29–56 J
Materiał konstrukcji:
▫️ Stal konstrukcyjna S350 pokryta powłoką antykorozyjną Magnelis ZM 430
▫️ Aluminium – lekkie, odporne na warunki atmosferyczne
Klamry: K500 – pionowe
Kolor klamer: Czarny
Odporność: Na korozję, wilgoć, promieniowanie UV i sól

Możliwe zastosowanie konstrukcji K502/6 PION XL+

• Instalacje przydomowe z panelami dużego formatu

• Gruntowe mikroinstalacje PV

• Systemy fotowoltaiczne off-grid i on-grid

• Miejsca z ograniczonym dostępem do fundamentowania

• Projekty wymagające prostego i szybkiego montażu

Co otrzymujesz kupując produkt?

• Kompletną konstrukcję stalowo-aluminiową do montażu 6 paneli

• Zestaw czarnych klamer pionowych K500

• Komponenty gotowe do wbijania – brak potrzeby użycia betonu

• Instrukcję montażu w zestawie

• Zestaw zgodny z wymiarami nowoczesnych modułów PV do 2300 mm długości

Gwarancja oraz bezpieczeństwo przesyłki

• Gwarancja: 10 lat

• Wysyłka na palecie – solidne zabezpieczenie wszystkich elementów

• Produkt zgodny z europejskimi normami jakości i odporności na korozję (Magnelis ZM 430)

Warunki gwarancji znajdują się bezpośrednio na stronie producenta.

Serwis i zgłoszenia reklamacyjne należy zgłaszać na adres wskazany na stronie producenta.
