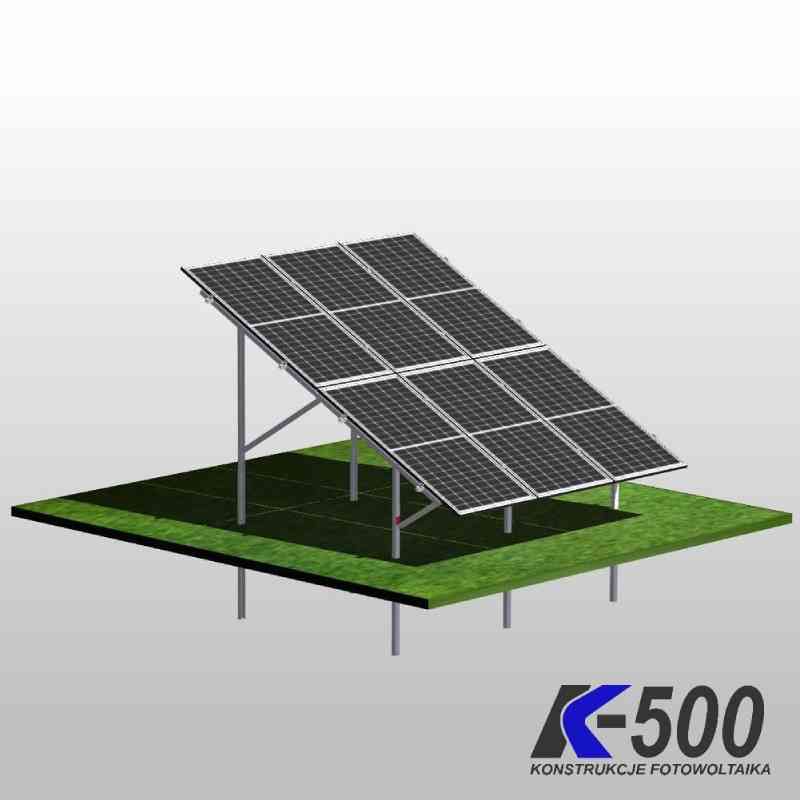

Konstrukcja gruntowa K502/18 Pion Zobacz większe

Konstrukcja gruntowa K502/18 Pion [do 2,3m]

K00247

Nowy produkt

Konstrukcja gruntowa K502/18 PION (XL+) to wolnostojący, dwupodporowy system montażowy przeznaczony do instalacji 18 modułów fotowoltaicznych w dwóch rzędach (2x9) w układzie pionowym.

Więcej szczegółów

This product is no longer in stock

6,425.00zł brutto(5,223.58zł netto)


  • Opis ogólnyKonstrukcja gruntowa K502/18 PION (XL+) to wolnostojący, dwupodporowy system montażowy przeznaczony do instalacji 18 modułów fotowoltaicznych w dwóch rzędach (2x9) w układzie pionowym. Rozwiązanie zaprojektowano z myślą o montażu na gruncie bez użycia betonu i kafara – konstrukcja jest wbijana w podłoże za pomocą młota udarowego i matrycy z szybkozłączem SDS-HEX.System zapewnia kąt nachylenia 27°, co pozwala na efektywne wykorzystanie promieniowania słonecznego przez cały rok. Dzięki zwiększonej długości dopuszczalnych modułów (do 2300 mm), jest to idealna konstrukcja pod nowoczesne panele dużych formatów.
    Dane techniczne produktu

    Dane techniczne – Konstrukcja gruntowa K502/18 PION (XL+)

    Model: K502/18 PION (wersja XL+) Liczba modułów: 18 sztuki (2x9 w pionie) Układ modułów: Pionowy, dwurzędowy Szerokość modułów PV: do 1152 mm Długość modułów PV: 2201–2300 mm Kąt nachylenia: 27° Typ montażu: Wbijana – bez fundamentów Technologia instalacji: Matryca z szybkozłączem SDS-HEX Zalecana siła młota udarowego: 29–56 J Materiał konstrukcji: ▫️ Stal S350 z powłoką antykorozyjną Magnelis ZM 430 ▫️ Aluminium – lekkie, trwałe i odporne na warunki atmosferyczne Klamry: K500 – pionowe Kolor klamer: Czarny Odporność: Na korozję, UV, wilgoć i sól

    Możliwe zastosowanie konstrukcji K502/18 PION XL+

    • Instalacje przydomowe z panelami dużego formatu
    • Gruntowe mikroinstalacje PV
    • Systemy fotowoltaiczne off-grid i on-grid
    • Miejsca z ograniczonym dostępem do fundamentowania
    • Projekty wymagające prostego i szybkiego montażu

    Co otrzymujesz kupując produkt?

    • Kompletną konstrukcję stalowo-aluminiową do montażu 18 paneli
    • Zestaw czarnych klamer pionowych K500
    • Komponenty gotowe do wbijania – brak potrzeby użycia betonu
    • Instrukcję montażu w zestawie
    • Zestaw zgodny z wymiarami nowoczesnych modułów PV do 2300 mm długości

    Gwarancja oraz bezpieczeństwo przesyłki

    • Gwarancja: 10 lat
    • Wysyłka na palecie – solidne zabezpieczenie wszystkich elementów
    • Produkt zgodny z europejskimi normami jakości i odporności na korozję (Magnelis ZM 430)
    GwarancjaWarunki gwarancji znajdują się bezpośrednio na stronie producenta.Serwis i zgłoszenia reklamacyjne należy zgłaszać na adres wskazany na stronie producenta.
