Lynx Power In (M10)

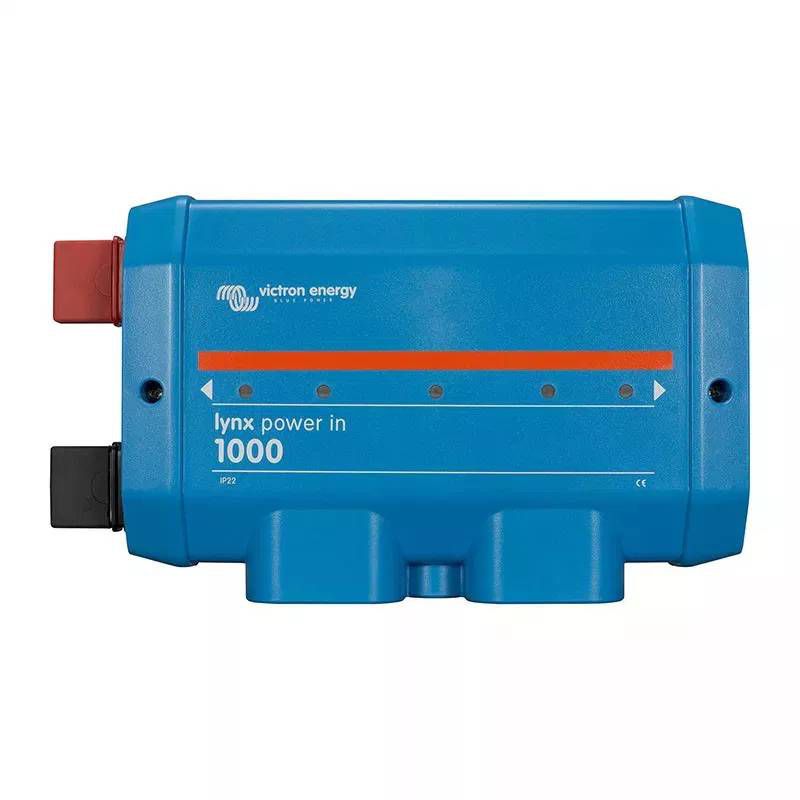

Victron Energy Lynx Power In (M10) – LYN020102010

Victron Lynx Power In modułowa szyna zbiorcza DC, zaprojektowana do budowy przejrzystych i bezpiecznych systemów zasilania o wysokim natężeniu prądu. Służy do łączenia akumulatorów oraz urządzeń prądu stałego (inwerterów, ładowarek, regulatorów MPPT) w jeden spójny system magistrali.

Wersja M10 charakteryzuje się zastosowaniem powiększonych śrub terminalowych (10 mm), co zapewnia jeszcze lepszy styk elektryczny i wytrzymałość mechaniczną przy pracy z ekstremalnie grubymi kablami i końcówkami oczkowymi.

Najważniejsze cechy

• Wysoka obciążalność: Szyna zbiorcza jest przystosowana do pracy z prądem ciągłym o natężeniu do 1000 A.

• Modułowa budowa: Urządzenie jest częścią systemu dystrybucji Lynx Distribution System, co pozwala na łatwe łączenie go z modułami Lynx Distributor czy Lynx Shunt za pomocą dedykowanych łączników.

• Porządek w okablowaniu: Pozwala na estetyczne i bezpieczne zebranie wielu dodatnich i ujemnych przewodów w jednym punkcie.

• Bezpieczeństwo: Solidna obudowa chroni przed przypadkowym dotknięciem szyn pod napięciem oraz zwarciami.

Dane techniczne

• Kod produktu: LYN020102010.

• Napięcie pracy: 12V / 24V / 48V DC.

• Prąd znamionowy (ciągły): 1000 A.

• Rozmiar śrub terminalowych: M10 (stal nierdzewna).

• Materiał szyny: Miedź cynowana (290 mm²).

• Stopień ochrony: IP22.

Budowa i przyłącza

Urządzenie posiada dwie szyny (dodatnią i ujemną) z czterema punktami przyłączeniowymi na każdą z nich.

• Uwaga: Wersja Power In standardowo nie posiada gniazd na bezpieczniki. Jeśli wymagane jest zabezpieczenie każdego obwodu z osobna bezpośrednio na szynie, należy wybrać model Lynx Distributor lub samodzielnie zmodyfikować Power In (wymaga to dodania śrub mocujących bezpieczniki).

Zastosowanie

• ✔ Główny punkt zbiorczy akumulatorów: Łączenie równoległe kilku banków akumulatorów przed przesłaniem energii do inwertera.

• ✔ Instalacje Off-Grid i Hybrid: Fundament rozdzielni DC w systemach opartych na urządzeniach MultiPlus-II i Quattro.

• ✔ Jachty i duże kampery: Centralny węzeł dystrybucji prądu o bardzo dużym natężeniu.
