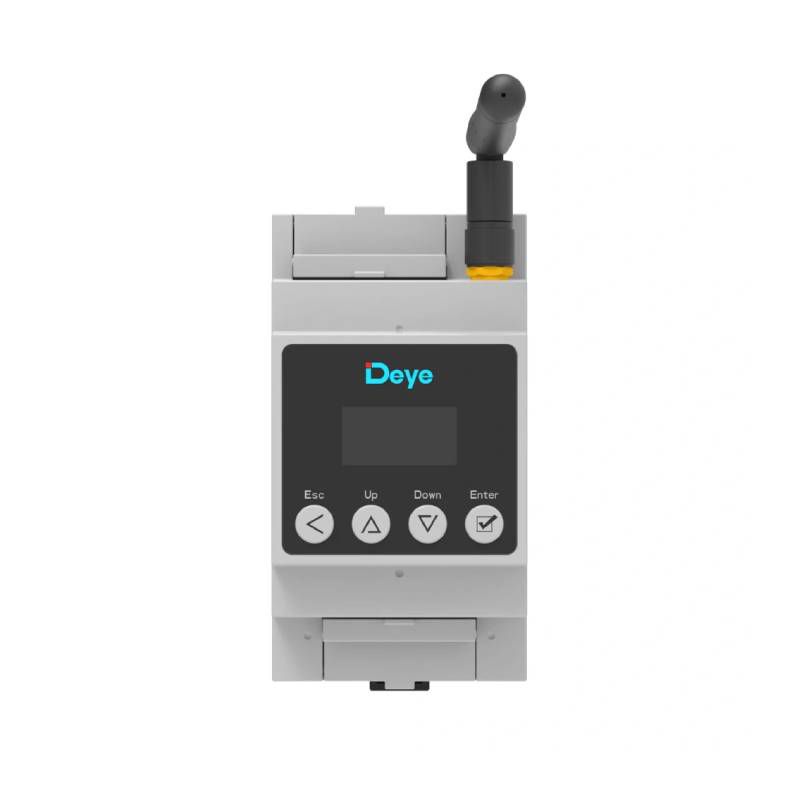

Smart Licznik Deye SUN-SMART-CT01 Smart Meter

Inteligentny Licznik Deye SUN-SMART-CT01 LoRa RS485 85-300V

Inteligentny licznik energii Deye SUN-SMART-CT01 to komponent nowoczesnych, bezprzewodowych systemów zarządzania energią (EMS) oraz automatyki domowej. Stanowi on technologiczną alternatywę dla klasycznych, przewodowych liczników energii, których instalacja wymaga prowadzenia długich tras kablowych między rozdzielnicą elektryczną a inwerterem. Dzięki zintegrowanemu protokołowi komunikacyjnemu LoRa, urządzenie realizuje bezprzewodową transmisję danych o niskim opóźnieniu (latency) wynoszącym zaledwie 0,2 s, co w porównaniu do tradycyjnych rozwiązań Wi-Fi (opóźnienia rzędu 3-5 s) pozwala na natychmiastową reakcję układu i stabilizację pracy domowej sieci energetycznej.

Głównym celem stosowania licznika jest zapewnienie precyzyjnego monitorowania zużycia energii elektrycznej w czasie rzeczywistym oraz optymalizacja wykorzystania mocy generowanej przez instalację fotowoltaiczną. Urządzenie wspiera realizację funkcji Zero-Export (ochrona przed oddawaniem energii do sieci) oraz pozwala na sprawne zarządzanie odbiornikami energii z poziomu aplikacji Deye Cloud lub ekranu inwertera. Co kluczowe, technologia LoRa umożliwia urządzeniu autonomiczną pracę w trybie offline – w przypadku braku dostępu do internetu komendy lokalne są w dalszym ciągu bezprzewodowo przesyłane i wykonywane.

Kluczowe cechy i zaawansowana technologia

• Ultra-niskie opóźnienie transmisji LoRa: Zastosowanie zaawansowanego protokołu komunikacji bezprzewodowej LoRa gwarantuje czas reakcji na poziomie zaledwie 0,2 s. Eliminuje to bezwładność komunikacyjną spotykaną w modułach Wi-Fi, umożliwiając prawidłowe funkcjonowanie algorytmów bilansowania energii i funkcji Zero-Export.

• Autonomia i praca lokalna offline: W przeciwieństwie do systemów bazujących na chmurze i sieci Wi-Fi, inteligentny licznik Deye przesyła sygnały bezpośrednio do lokalnego centrum kontroli (inwertera hybrydowego). Pozwala to na ciągłe realizowanie zadań automatyki oraz sterowanie obciążeniami nawet w przypadku całkowitej awarii zewnętrznego połączenia internetowego.

• Dwukierunkowy standard komunikacji: Licznik został wyposażony zarówno w bezprzewodowy interfejs LoRa o zasięgu do 200 m w terenie otwartym, jak i tradycyjny port przewodowy RS485. Podwójna ścieżka komunikacji zwiększa elastyczność wdrożenia w zróżnicowanych warunkach instalacyjnych.

• Kompleksowa analityka parametrów sieci: Urządzenie mierzy i na bieżąco prezentuje na wbudowanym ekranie LCD szeroki zestaw danych elektrycznych, w tym napięcie, prąd, moc czynną, moc bierną, częstotliwość, współczynnik mocy (Power Factor) oraz całkowitą energię.

Specyfikacja techniczna

• Typ połączenia: L1/N (jednofazowe), L1/L2/L3/N (trójfazowe)

• Prąd wtórny przekładnika (CT): 50mA

• Napięcie operacyjne: 85-300Va.c. (L-N)

• Częstotliwość znamionowa i zakres: 50Hz (45Hz-55Hz) / 60Hz (55Hz-65Hz)

• Pobór mocy własnej: <=2W

• Wytrzymałość napięciowa AC: 4KV / 1min

• Dokładność pomiaru napięcia: ±0,1V

• Dokładność pomiaru prądu: ±0,01A

• Dokładność pomiaru częstotliwości: ±0,01Hz

• Dokładność pomiaru mocy: ±1W

• Interfejsy komunikacyjne: LoRa / RS485

• Zasięg komunikacji LoRa: do 200m (w przestrzeni wolnej od przeszkód)

• Wyświetlacz: LCD

• Prezentowane dane: Napięcie, Prąd, Moc czynna, Moc bierna, Częstotliwość, Współczynnik mocy, Energia

Dane mechaniczne i konstrukcyjne

• Sposób montażu: Szyna DIN (DIN-Rail Mounting)

• Wymiary obudowy: 53 x 96 x 64 mm

• Waga urządzenia: 0,15 kg

• Klasa szczelności obudowy: IP20

• Dopuszczalna wysokość pracy: do 4000 m n.p.m.

• Temperatura środowiska pracy: -40°C do +60°C

• Dopuszczalna wilgotność pracy: 0-75%

• Normy i certyfikaty: IEC/EN 61010-1

Zastosowanie

• ✔ Monitorowanie rozdzielnic elektrycznych: Instalacja bezpośrednio w domowych i komercyjnych skrzynkach rozdzielczych w celu precyzyjnego śledzenia profilu zużycia energii przez obiekt.

• ✔ Integracja z inwerterami hybrydowymi Deye: Współpraca ze wszystkimi falownikami hybrydowymi marki Deye (pełniącymi rolę lokalnego centrum sterowania IoT) przy użyciu modułu nadawczego Deye Smart Transmitter TX.

• ✔ Zaawansowane systemy automatyki obciążeń (Smart Load): Przekazywanie danych sterujących do inteligentnych gniazdek (Smart Plug), łączników zewnętrznych (Smart Switch) oraz stacji ładowania aut elektrycznych (Smart EV Charger) w celu maksymalizacji wykorzystania energii ze słońca i obniżenia rachunków za prąd.
