Moduł komunikacyjny WIFI LSW-5 Deye

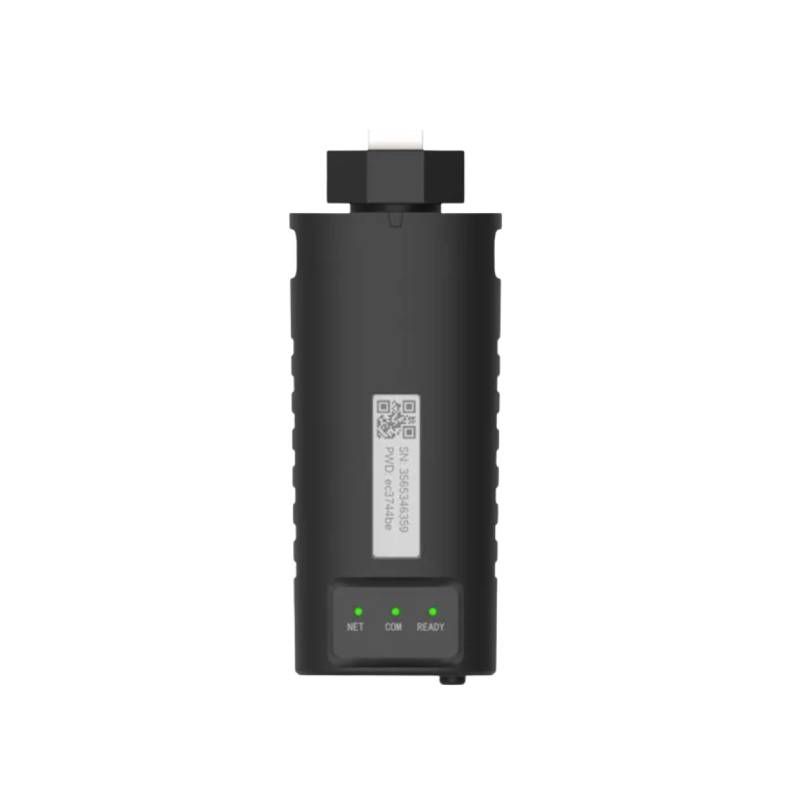

Moduł komunikacyjny Deye Stick Logger WiFi LSW-5

Moduł komunikacyjny Deye LSW-5 to urządzenie monitorujące przeznaczone do integracji z falownikami (inwerterami) solarnymi. Stanowi nowoczesną, bezprzewodową alternatywę dla tradycyjnych, przewodowych systemów transmisji danych w instalacjach fotowoltaicznych. Urządzenie pozwala na automatyczne zbieranie informacji o pracy instalacji i przesyłanie ich bezpośrednio na zewnętrzny serwer za pośrednictwem lokalnej sieci bezprzewodowej WiFi.

Zaimplementowane algorytmy oraz potrójny system wskaźników LED umożliwiają bieżącą kontrolę statusu pracy modułu, połączenia z routerem oraz komunikacji z inwerterem. Dzięki integracji z platformą SOLARMAN Smart, użytkownicy zyskują stabilne źródło danych diagnostycznych oraz możliwość zdalnego podglądu parametrów operacyjnych systemu z dowolnego miejsca.

Kluczowe cechy i zaawansowana technologia

• Precyzyjna diagnostyka LED: Moduł wyposażono w trzy niezależne diody sygnalizacyjne (NET, COM, READY) emitujące zielone światło. Pozwalają one na natychmiastową weryfikację połączenia z serwerem (stałe podświetlenie NET), komunikacji z inwerterem (stałe podświetlenie COM) oraz prawidłowego statusu pracy samego rejestratora (miganie READY).
• Integracja z aplikacją SOLARMAN Smart: Urządzenie współpracuje w pełni z ekosystemem SOLARMAN Smart (dostępnym przez aplikację mobilną oraz logowanie przeglądarkowe). Umożliwia to szybką konfigurację sieciową za pomocą technologii Bluetooth oraz WiFi, a także bezproblemowy podgląd danych historycznych i bieżących.
• Zaawansowane procedury restartu (Reset): Wbudowany przycisk funkcyjny pozwala na elastyczne zarządzanie urządzeniem w przypadku problemów sieciowych. Przytrzymanie przycisku przez 5 sekund wymusza restart modułu, natomiast przytrzymanie przez 10 sekund przywraca pełne ustawienia fabryczne.
• Uniwersalne interfejsy montażowe: Konstrukcja modułu LSW-5 obsługuje różne typy interfejsów komunikacyjnych inwerterów (Type 1, Type 2, Type 3), co zapewnia kompatybilność z wieloma modelami urządzeń i ułatwia fizyczne dopasowanie do gniazda komunikacyjnego falownika.

Specyfikacja techniczna

• Model urządzenia: LSW-5
• Obsługiwane pasmo WiFi: 2,4 GHz (standardowe sieci bezprzewodowe; sieci 5G WiFi nie są obsługiwane)
• Wymagane interfejsy bezprzewodowe w smartfonie do konfiguracji: Bluetooth oraz WiFi
• Sygnalizacja stanu pracy: 3 x dioda LED (zielona)
• Adres platformy logowania: https://home.solarmanpv.com
• Domyślny czas automatycznego wyjścia z trybu konfiguracji sieci: 2 minuty
• Domyślny czas automatycznego wyjścia z procedury resetu fabrycznego: 1 minuta

Dane mechaniczne i konstrukcyjne

• Konstrukcja obudowy: Kompaktowy rejestrator typu "Stick" montowany bezpośrednio w porcie komunikacyjnym falownika.
• Zabezpieczenie przed wilgocią: Urządzenie wyposażone w fabryczną wtyczkę wodoodporną (zabrania się jej demontażu w celu utrzymania szczelności).
• Zalecenia montażowe: Instalację oraz demontaż modułu należy przeprowadzać wyłącznie przy wyłączonym zasilaniu inwertera. Podczas wpinania lub wyjmowania modułu zabrania się obracania całego korpusu urządzenia (należy manipulować wyłącznie dedykowanym pierścieniem/nakrętką blokującą).
• Bezpieczna odległość operacyjna: Zgodnie ze specyfikacją emisji radiowej FCC, urządzenie powinno być instalowane i eksploatowane z zachowaniem minimalnej odległości 20 cm pomiędzy anteną a ciałem człowieka.

Zastosowanie

• ✔ Monitorowanie instalacji fotowoltaicznych: Bezprzewodowa transmisja parametrów pracy i wydajności prądowej inwerterów solarnych Deye do chmury obliczeniowej.

• ✔ Zdalna diagnostyka serwisowa: Szybkie wykrywanie błędów komunikacji (np. niepoprawna prędkość transmisji inwertera, brak sygnału z routera) za pomocą kodu błędów sygnalizowanych przez diody LED.

• ✔ Zarządzanie domową energią (Home PV): Przeznaczony dla użytkowników prywatnych oraz firm instalacyjnych do zarządzania strukturą profili obiektów (Plant) w aplikacji SOLARMAN Smart.
