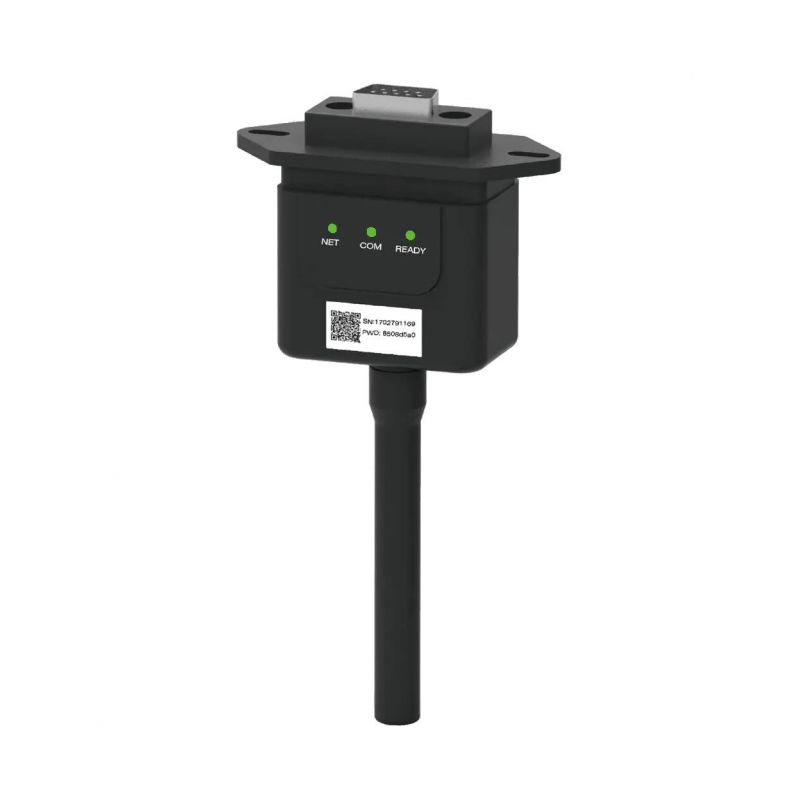

Moduł komunikacyjny WIFI LSW-3 Deye 2.412GHz-2.484GHz Seria LSW

Moduł komunikacyjny LSW-3 Deye to urządzenie zewnętrzne typu "Stick Logger", zaprojektowane do integracji z inwerterami fotowoltaicznymi w celu bezprzewodowego przesyłania danych. Stanowi ono nowoczesną i niezależną architektonicznie alternatywę dla wewnętrznych kart sieciowych oraz tradycyjnych systemów przewodowych. Dzięki odseparowaniu konstrukcji modułu od wnętrza inwertera, rozwiązanie to skutecznie eliminuje ryzyko powstawania potencjalnych awarii wewnątrz falownika oraz ułatwia ewentualną wymianę sprzętu.

Głównym zadaniem urządzenia jest zapewnienie stabilnego, ciągłego źródła danych oraz umożliwienie użytkownikom końcowym bieżącego monitorowania uzysków energii z dowolnego miejsca na świecie za pośrednictwem platformy Deye Cloud. Moduł wyróżnia się prostą instalacją typu plug & play, wysoką odpornością na trudne warunki atmosferyczne oraz wbudowanym interfejsem Bluetooth, który pozwala na wygodną, lokalną konfigurację i debugowanie.

Kluczowe cechy i zaawansowana technologia

• Zewnętrzny wskaźnik świetlny: Urządzenie wyposażono w zewnętrzny sygnalizator świetlny, który umożliwia natychmiastową weryfikację statusu pracy rejestratora (logging status) jednym spojrzeniem, bez konieczności logowania się do systemów informatycznych.

• Zasilanie bezpośrednio z inwertera: Konstrukcja typu plug & play pobiera zasilanie operacyjne bezpośrednio z portu komunikacyjnego falownika, co całkowicie eliminuje potrzebę stosowania zewnętrznych zasilaczy czy dodatkowego okablowania strukturalnego.

• Wysoki stopień ochrony IP65: Obudowa o szczelności klasy IP65 charakteryzuje się pełną odpornością na niesprzyjające czynniki pogodowe, co znacząco podnosi stabilność długofalowej transmisji danych w instalacjach zewnętrznych.

• Lokalne debugowanie przez Bluetooth: Oprócz standardowej transmisji radiowej, moduł wspiera funkcjonalność Bluetooth, pozwalając na lokalną konfigurację parametrów oraz bezpośrednie pobieranie danych o pracy i generacji mocy z falownika za pomocą aplikacji mobilnej.

Specyfikacja techniczna

• Interfejs komunikacji zdalnej: WiFi

• Częstotliwość pracy: 2.412GHz-2.484GHz

• Antena: Zewnętrzna antena stick WiFi (External WiFi Stick Antenna)

• Interfejs danych: RS485/RS232/TTL

• Napięcie robocze: DC4.7V do DC15V

• Moc robocza: 3W

• Pamięć: 2M Flash (opcjonalnie 2M-16M)

• Liczba obsługiwanych połączeń: Jedno (One)

• Prędkość komunikacji szeregowej: 1200-115200bps (konfigurowalna)

• Przedział zbierania danych: Domyślnie 5min (konfigurowalny w zakresie 1-15min)

• Zestaw instrukcji użytkownika: AT+InstructionSet

• Metody konfiguracji użytkownika: Serwer zdalny (Remote Server), Bluetooth, Lokalny port szeregowy (Local Serial Port), Aplikacja/Web (APP/Web)

• Aktualizacja oprogramowania układowego: Zdalna aktualizacja (Remote Upgrade)

• Dodatkowe funkcje operacyjne: Kontrola w czasie rzeczywistym (Real-time Control), wznawianie przesyłania danych (Data resuming)

Dane mechaniczne i konstrukcyjne

• Konstrukcja: Zewnętrzny rejestrator typu "Stick Logger" uniezależniony od wewnętrznych komponentów inwertera.

• Klasa wodoszczelności: IP65.

• Temperatura pracy: -40°C do +85°C.

• Wilgotność pracy: <90% (bez kondensacji).

Zastosowanie

• ✔ Monitorowanie instalacji fotowoltaicznych: Bezprzewodowe przesyłanie parametrów pracy i generowanej mocy z inwerterów solarnych Deye do chmury obliczeniowej.

• ✔ Zdalne zarządzanie elektrowniami: Efektywne i niskokosztowe zarządzanie rozproszonymi stacjami zasilania z poziomu profesjonalnej platformy Deye Cloud.

• ✔ Lokalna diagnostyka instalacji PV: Bezpośrednie debugowanie parametrów operacyjnych falownika za pomocą połączenia Bluetooth i dedykowanej aplikacji.
