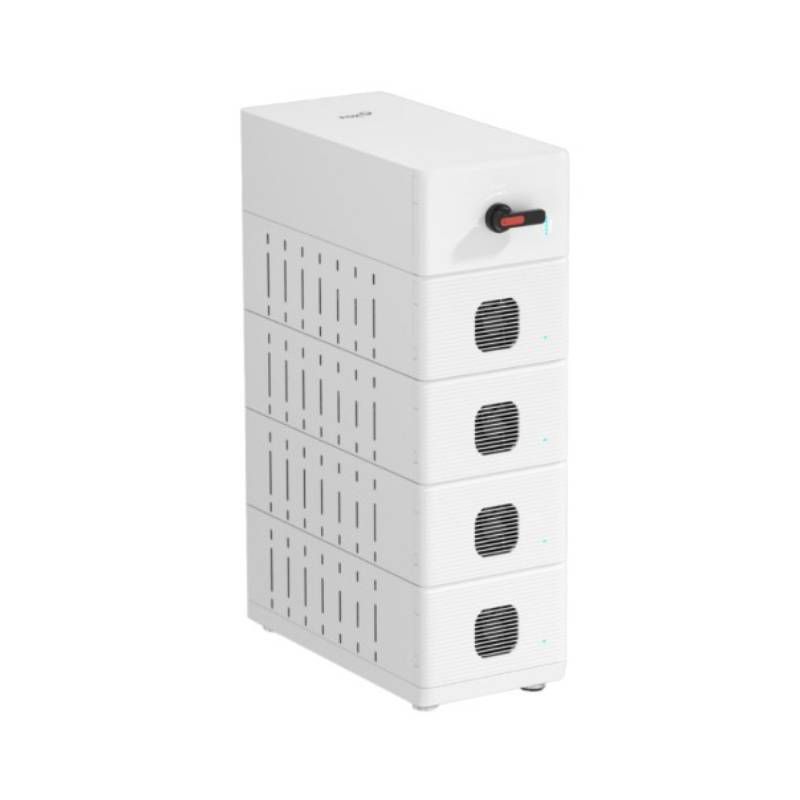

Magazyn energii BMS FoxESS CQ16-BOX HV 16,07kWh

Magazyn energii FoxESS CQ16 16,07 kWh 51,2 V z BMS (Jednostka zarządzająca CQ BOX)

System magazynowania energii FoxESS oparty na wysokim napięciu i zintegrowanym zarządzaniu BMS (jednostka CQ BOX) stanowi zaawansowaną technologicznie odpowiedź na potrzeby współczesnych komercyjnych oraz przemysłowych obiektów energetycznych. Stanowi wydajną alternatywę dla klasycznych systemów niskonapięciowych (48V) oraz przestarzałych akumulatorów kwasowo-ołowiowych czy żelowych, wykazując znacznie wyższą sprawność przetwarzania prądu, mniejsze straty przesyłowe i znacznie dłuższą żywotność.

Konstrukcja oparta na jednostce sterującej CQ BOX oraz skalowalnych modułach bateryjnych 16,07 kWh pozwala na precyzyjne dopasowanie pojemności do profilu zużycia obiektu. Oferując wysoki prąd ładowania i rozładowania oraz zaawansowane procedury ochronne, magazyn ten gwarantuje stabilne, bezawaryjne źródło zasilania awaryjnego i optymalizację autokonsumpcji energii.

Kluczowe cechy i zaawansowana technologia

• Zaawansowana jednostka nadrzędna CQ BOX: Jedno urządzenie zarządzające CQ BOX w systemie realizuje stałą komunikację magistralą CAN, kontrolując i balansując od 4 do 15 modułów bateryjnych połączonych w szeregu.

• Skalowalna architektura systemowa do 241,05 kWh: Możliwość elastycznego łączenia modułów CQ16 pozwala na utworzenie spójnego magazynu energii o pojemności od 64,28 kWh do aż 241,05 kWh w zależności od zapotrzebowania obiektu.

• Wysoka sprawność i głębokość rozładowania: System charakteryzuje się sprawnością obiegu zamkniętego wynoszącą ponad 92% przy rekomendowanej głębokości rozładowania 90% (DOD), co umożliwia bezpieczną i niemal całkowitą eksploatację zgromadzonego ładunku.

• Inteligentny wymuszony obieg powietrza: Wbudowany system chłodzenia dostosowuje pracę wentylatorów do aktualnego obciążenia, umożliwiając osiągnięcie szczytowego prądu rozładowania na poziomie 470 A przez okres 60 sekund bez ryzyka przegrzania ogniw.

Specyfikacja techniczna

• Napięcie nominalne modułu: 51,2 Vdc

• Napięcie robocze modułu: 46,4 Vdc do 58,4 Vdc

• Pojemność nominalna: 314 Ah

• Pojemność nominalna w kWh: 16,07 kWh

• Moc znamionowa: 8,0 kW

• Zakres napięcia roboczego jednostki CQ BOX: 101 Vdc do 1000 Vdc

• Maksymalny prąd ładowania/rozładowania: 240 A

• Zalecany prąd rozładowania: 157 A

• Szczytowy prąd rozładowania: 470 A przez 60 s

• Sprawność obiegu zamkniętego: >92%

• Głębokość rozładowania (DOD): 90%

• Żywotność cyklu: 6000 cykli (0,5C, 90% DOD, @70% SOH)

• Interfejsy komunikacyjne: CAN

• Wyświetlacz: LED x1 na baterii, LED x6 na jednostce CQ BOX

• Certyfikaty i normy: IEC 62619, IEC 61000-6-1/2/3/4, UN38.3

Dane mechaniczne i konstrukcyjne

• Wymiary modułu CQ16 (Szerokość x Wysokość x Głębokość): 390 x 235 x 810 mm

• Wymiary jednostki CQ BOX (Szerokość x Wysokość x Głębokość): 390 x 235 x 810 mm

• Waga modułu CQ16: ok. 128 kg

• Waga jednostki CQ BOX: 29 kg (±1 kg)

• Sposób montażu: Podłogowy, wewnątrz budynku

• Stopień ochrony obudowy: IP20

• Metoda chłodzenia: Inteligentne chłodzenie powietrzem

• Zakres temperatur pracy przy ładowaniu: 0°C do +55°C

• Zakres temperatur pracy przy rozładowaniu: -10°C do +55°C

• Zakres temperatur przechowywania: -10°C do +50°C

• Wilgotność względna otoczenia: 5% do 95% (bez kondensacji)

• Maksymalna wysokość montażu: do 3000 m n.p.m.

Zastosowanie

• ✔ Komercyjne i przemysłowe instalacje fotowoltaiczne: Zwiększanie autokonsumpcji energii elektrycznej generowanej z wielkopowierzchniowych dachowych lub gruntowych farm PV.

• ✔ Systemy redukcji szczytów mocy (Peak Shaving): Obniżanie opłat mocowych poprzez wspomaganie sieci w momentach najwyższego zapotrzebowania zakładów produkcyjnych.

• ✔ Zasilanie awaryjne (UPS / Backup): Podtrzymywanie działania ciągów technologicznych, urządzeń infrastrukturalnych, serwerowni oraz systemów automatyki w razie awarii sieci zasilającej.

• ✔ Wielkoskalowe magazyny energii: Tworzenie modułowych magazynów w zakresie od 64,28 kWh do 241,05 kWh przeznaczonych do bilansowania lokalnych węzłów rozdzielczych.
