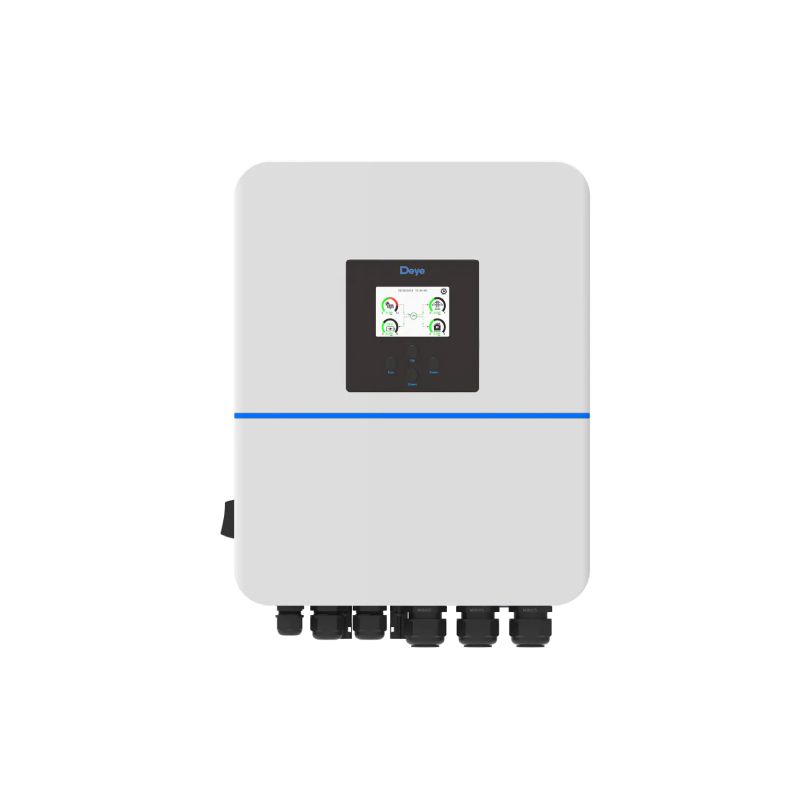

Falownik hybrydowy 3-fazowy SUN-5K-SG01HP3-EU-DM2 HV Deye

Falownik hybrydowy 3-fazowy SUN-5K-SG01HP3-EU-DM2 HV Deye

Trójfazowy falownik hybrydowy Deye SUN-5K-SG01HP3-EU-DM2 to urządzenie przekształcające energię prądu stałego wytwarzaną przez panele fotowoltaiczne oraz magazynowaną w akumulatorach na prąd zmienny przeznaczony do zasilania domowych i przemysłowych instalacji elektrycznych. Stanowi zaawansowaną alternatywę dla tradycyjnych inwerterów sieciowych (on-grid), umożliwiając pełną integrację z magazynami energii, pracę w trybie wyspowym (off-grid) oraz współpracę z generatorami prądu.

Urządzenie charakteryzuje się wysoką sprawnością maksymalną na poziomie 97,6% oraz stabilną pracą w systemach wysokonapięciowych, co znacząco zmniejsza straty przesyłowe energii. Dzięki wyposażeniu w zaawansowane systemy zabezpieczeń, możliwości równoległego łączenia jednostek oraz wsparciu dla 100% niezrównoważonego wyjścia na każdej fazie, falownik zapewnia niezawodne i ciągłe źródło zasilania awaryjnego oraz optymalizację autokonsumpcji energii.

Kluczowe cechy i zaawansowana technologia

• Praca z akumulatorami wysokonapięciowymi: Obsługa szerokiego zakresu napięcia akumulatora od 160V do 700V pozwala na uzyskanie wyższej wydajności całego systemu magazynowania energii przy obniżonym prądzie ładowania i rozładowania wygenerowanym na poziomie do 37A.

• Asymetryczne wyjście i rozbudowa skali: Urządzenie umożliwia 100% niezrównoważone wyjście na każdej fazie, a także wspiera pracę równoległą do 16 jednostek zarówno w trybie sieciowym, jak i poza siecią, dając możliwość łatwej rozbudowy systemu.

• Zaawansowane zarządzanie energią: Falownik posiada programowalne 6 okresów ładowania i rozładowywania akumulatorów, obsługuje zmianę sprzęgła AC dla istniejących systemów słonecznych oraz umożliwia magazynowanie energii pozyskiwanej z generatora diesla.

• Inteligentne śledzenie MPPT: Wyposażenie w 2 punkty MPPT z zakresem napięcia 150-850V i sprawnością śledzenia powyżej 99% gwarantuje optymalne wykorzystanie mocy generatora fotowoltaicznego nawet w zmiennych warunkach oświetleniowych.

Specyfikacja techniczna

• Znamionowa moc czynna AC: 5000W

• Maksymalna moc pozorna AC: 5500VA

• Maksymalna moc dostępu PV: 10000W

• Maksymalna moc wejściowa PV: 8000W

• Maksymalne napięcie wejściowe DC: 1000V

• Napięcie startowe: 180V

• Znamionowe napięcie wejściowe DC: 600V

• Zakres napięcia MPPT: 150-850V

• Liczba trackerów MPPT / stringów na MPPT: 2 / 1+1

• Maksymalny prąd wejściowy PV: 18A + 18A

• Maksymalny prąd zwarciowy PV: 27A + 27A

• Zakres napięcia akumulatora: 160-700V

• Maksymalny prąd ładowania / rozładowania akumulatora: 37A / 37A

• Typ akumulatora: Ołowiowo-kwasowy lub litowo-jonowy

• Znamionowe napięcie sieciowe / zakres: 220/230V 0.85Un-1.1Un

• Znamionowy prąd wejściowy/wyjściowy AC: 7.6A / 7.3A

• Maksymalny prąd wejściowy/wyjściowy AC: 8.4A / 8A

• Maksymalny prąd by-pass port Grid->Load: 35A

• Maksymalna sprawność: 97,6%

• Sprawność europejska: 96,5%

• Sprawność MPPT: >99%

• Zakres temperatury pracy: -40°C do +60°C (obniżenie wartości znamionowych powyżej 45°C)

• Poziom hałasu: <= 45 dB

• Interfejsy komunikacyjne: RS485, RS232, CAN

• Wyświetlacz: LCD + LED

Dane mechaniczne i konstrukcyjne

• Wymiary obudowy (szer. x wys. x gł.): 376 x 470 x 244,5 mm (bez złącz i uchwytów montażowych)

• Waga: 24,5 kg

• Topologia inwertera: Beztransformatorowa

• Stopień ochrony: IP65

• Typ chłodzenia: Inteligentne chłodzenie powietrzne

• Kategoria nadnapięciowa: OVC II (DC), OVC III (AC)

• Ochrona przeciwprzepięciowa: TYPE II (DC), TYPE II (AC)

• Maksymalna wysokość instalacji: 2000 m n.p.m.

• Sposób przyłączenia do sieci: 3L+N+PE

Zastosowanie

• ✔ Domowe instalacje fotowoltaiczne: Zasilanie urządzeń AGD/RTV w budynkach jednorodzinnych z opcją magazynowania nadwyżek energii.

• ✔ Systemy zasilania awaryjnego (Backup): Podtrzymanie pracy kluczowych odbiorników w przypadku awarii sieci elektroenergetycznej z wykorzystaniem natychmiastowego przełączenia.

• ✔ Instalacje off-grid i hybrydowe: Praca w lokalizacjach bez dostępu do stabilnej sieci, również we współpracy z agregatami prądotwórczymi.

• ✔ Rozbudowane mikroinstalacje komercyjne: Zasilanie małych i średnich przedsiębiorstw z opcją łączenia do 16 urządzeń równolegle w celu zwiększenia mocy i pojemności.
