Koncentrator optymalizatorów SUN-XL20-B Deye

Koncentrator optymalizatorów Deye SUN-XL20-B

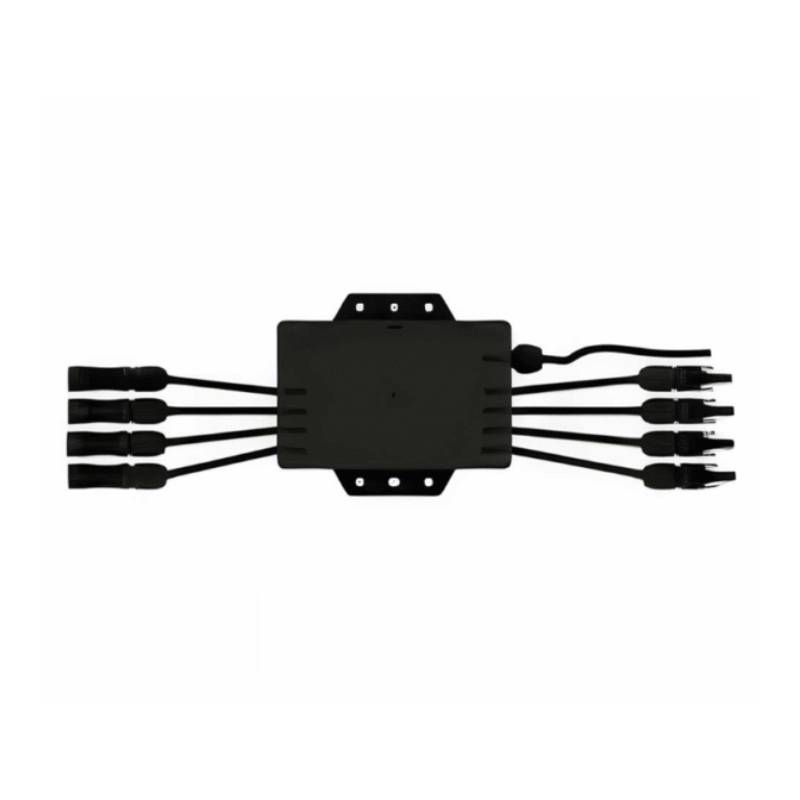

Koncentrator optymalizatorów Deye SUN-XL20-B to urządzenie przeznaczone do zarządzania i nadzoru nad pracą instalacji fotowoltaicznych. Stanowi nowoczesną alternatywę dla tradycyjnych, pasywnych systemów połączeń łańcuchowych, które nie oferują możliwości bezpośredniej komunikacji po liniach zasilających ani funkcji szybkiego wyłączenia na poziomie łańcuchów.

Urządzenie charakteryzuje się możliwością obsługi do 4 łańcuchów szeregowych oraz wykorzystaniem technologii komunikacji PLC (Power Line Communication). Współpracując z jednostkami XL02-B, koncentrator zapewnia realizację funkcji szybkiego wyłączenia (rapid shutdown) oraz bieżącego monitorowania parametrów pracy na platformie, co podnosi poziom bezpieczeństwa i stabilności całej instalacji.

Kluczowe cechy i zaawansowana technologia

• Komunikacja po przewodach PLC: Wykorzystanie przewodów fotowoltaicznych do transmisji sygnału PLC eliminuje konieczność układania dodatkowego okablowania komunikacyjnego, co upraszcza montaż i ogranicza ryzyko awarii.

• Obsługa 4 łańcuchów szeregowych: Możliwość podłączenia 4 osobnych stringów pozwala na efektywną integrację większych sekcji modułów w ramach jednego urządzenia zbiorczego.

• Integracja z systemem bezpieczeństwa XL02-B: Współpraca z optymalizatorami XL02-B umożliwia bezobsługową realizację procedury szybkiego wyłączenia (rapid shutdown) oraz pełną analitykę pracy instalacji na dedykowanej platformie monitorującej.

Specyfikacja techniczna

• Napięcie robocze: DC 12-15V

• Maksymalny prąd wejściowy: 20A

• Napięcie systemu: 1000V / 1500V

• Liczba podłączonych łańcuchów: 4

• Komunikacja: PLC

• Certyfikacja produktu: CE

Dane mechaniczne i konstrukcyjne

• Wymiary montażowe: 229 x 109 x 38 mm

• Masa: 1600 g

• Złącza: MC4 lub zgodne z MC4

• Zakres temperatury pracy: -40°C do +65°C

• Stopień ochrony: IP68

Zastosowanie

• ✔ Instalacje fotowoltaiczne: Pomiary, zbieranie danych i kontrola pracy łańcuchów modułów fotowoltaicznych w systemach o napięciu do 1000V lub 1500V.

• ✔ Systemy bezpieczeństwa PV: Wdrożenie funkcji szybkiego wyłączenia (rapid shutdown) we współpracy z optymalizatorami XL02-B.

• ✔ Platformy monitoringu: Przesyłanie danych operacyjnych łańcuchów PV do zewnętrznych systemów nadzoru bez dodatkowych przewodów sygnałowych.
