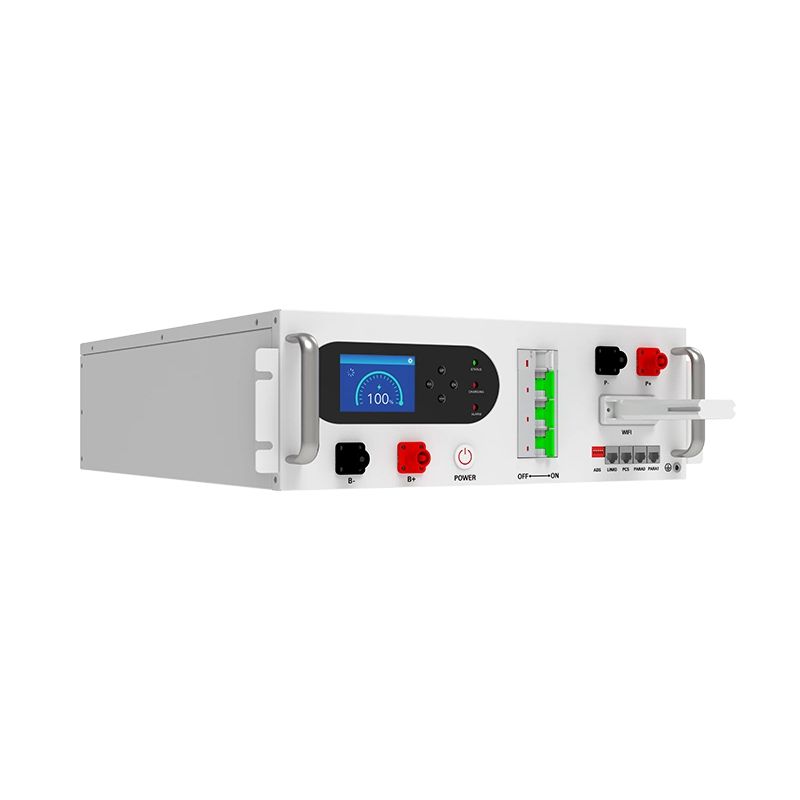

Magazyn Felicity BMS wysokonapięciowy (RACK) FLH48100UCG1

Felicity BMS wysokonapięciowy (RACK) – FLH48100UCG1

Felicity FLH48100UCG1 wysokonapięciowy system zarządzania baterią (BMS), przeznaczony do współpracy z bateryjnymi magazynami energii LiFePO₄ o wysokim napięciu DC. Urządzenie pełni kluczową rolę w profesjonalnych instalacjach fotowoltaicznych, hybrydowych i off-grid, zapewniając bezpieczeństwo, stabilność oraz optymalną pracę akumulatorów w systemach magazynowania energii.

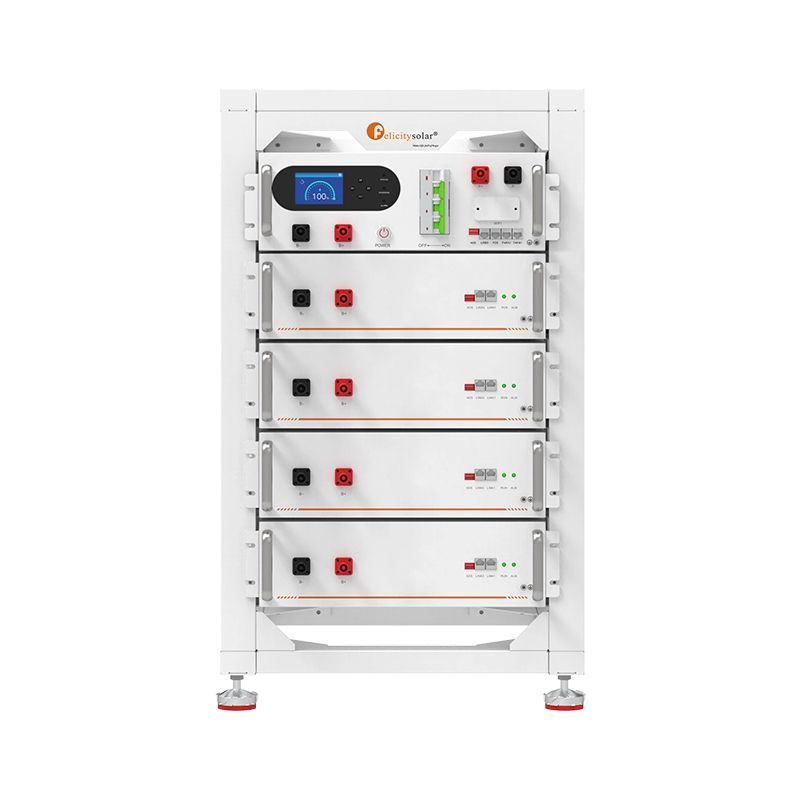

System BMS zbudowany jest w wersji RACK, co ułatwia jego integrację z modułami magazynów energii i innymi komponentami w standardowych szafach instalacyjnych czy technicznych.

Opis ogólny

BMS (Battery Management System) wysokonapięciowy Felicity FLH48100UCG1 to centralna jednostka zarządzająca i chroniąca baterie LiFePO₄ w systemach o wysokim napięciu. Monitoruje kluczowe parametry pracy akumulatorów, dba o ich bezpieczeństwo i wydłuża żywotność poprzez zaawansowaną kontrolę ogniw oraz reakcji na warunki pracy.

Jest to urządzenie niezbędne w instalacjach, gdzie do systemu podłączone są falowniki hybrydowe wysokiego napięcia (HV), magazyny energii typu RACK oraz instalacje wymagające precyzyjnego sterowania pracą baterii.

Najważniejsze cechy

Inteligentne zarządzanie baterią

• ciągłe monitorowanie stanu ogniw: napięcie, prąd, temperatura,

• balansowanie ogniw – wyrównywanie poziomu napięć pomiędzy modułami,

• optymalizacja pracy baterii i wydłużenie żywotności całego systemu.

Pełne zabezpieczenia

BMS chroni instalację przed:

• nadmiernym przeładowaniem i głębokim rozładowaniem,

• przeciążeniami i przeciążeniem prądowym,

• zbyt wysoką lub zbyt niską temperaturą,

• zwarciami wewnętrznymi i zewnętrznymi.

Dzięki temu minimalizuje ryzyko uszkodzeń oraz zapewnia bezpieczną pracę w długim okresie eksploatacji.

Integracja z systemami wysokiego napięcia

• przeznaczony do współpracy z falownikami hybrydowymi HV (wysokie napięcie DC),

• kompatybilny z magazynami energii LiFePO₄ o dużych pojemnościach,

• komunikacja z innymi urządzeniami za pomocą standardowych interfejsów.

Monitoring i diagnostyka

• możliwość podglądu pracy systemu w czasie rzeczywistym,

• alarmy stanów niebezpiecznych,

• diagnostyka oraz rejestr parametrów operacyjnych,

• integracja z systemami sterowania falowników lub zewnętrznymi panelami monitoringu.

Konstrukcja typu RACK

• przystosowany do montażu w standardowych szafach 19” lub dedykowanych obudowach,

• uporządkowana instalacja i łatwy dostęp do podłączeń,

• estetyczna i trwała obudowa.

Zastosowanie

Felicity FLH48100UCG1 BMS wysokonapięciowy (RACK) jest idealny do:

✔ dużych systemów PV z magazynami energii,
✔ instalacji hybrydowych i off-grid z bateryjnym magazynem LiFePO₄,
✔ współpracy z falownikami wysokiego napięcia (HV),
✔ profesjonalnych instalacji komercyjnych i przemysłowych,
✔ aplikacji wymagających wysokiej niezawodności i bezpieczeństwa.

1. Skorzystaj z przykładu połączenia RS485. Zgodnie z oznaczeniem pinów: RS485A odpowiada Pinowi 2, RS485B odpowiada Pinowi 1.
2. Włóż złącze sygnałowe. Użyj zaciskarki, aby zamocować piny.
3. Podłącz do falownika oraz baterii.
4. Znajdź tryb protokołu baterii litowej – wartość „12” oznacza protokół Deye RS485.
5. Kliknij OK, aby zakończyć.

1. Zgodnie z oznaczeniem pinów: CAN-H odpowiada Pinowi 4, CAN-L odpowiada Pinowi 5.
2. Włóż złącze sygnałowe. Użyj zaciskarki, aby zamocować piny.
3. Podłącz do falownika oraz baterii.
4. Znajdź tryb protokołu baterii litowej – wartość „00” oznacza protokół Deye CAN.
5. Kliknij OK, aby zakończyć.
