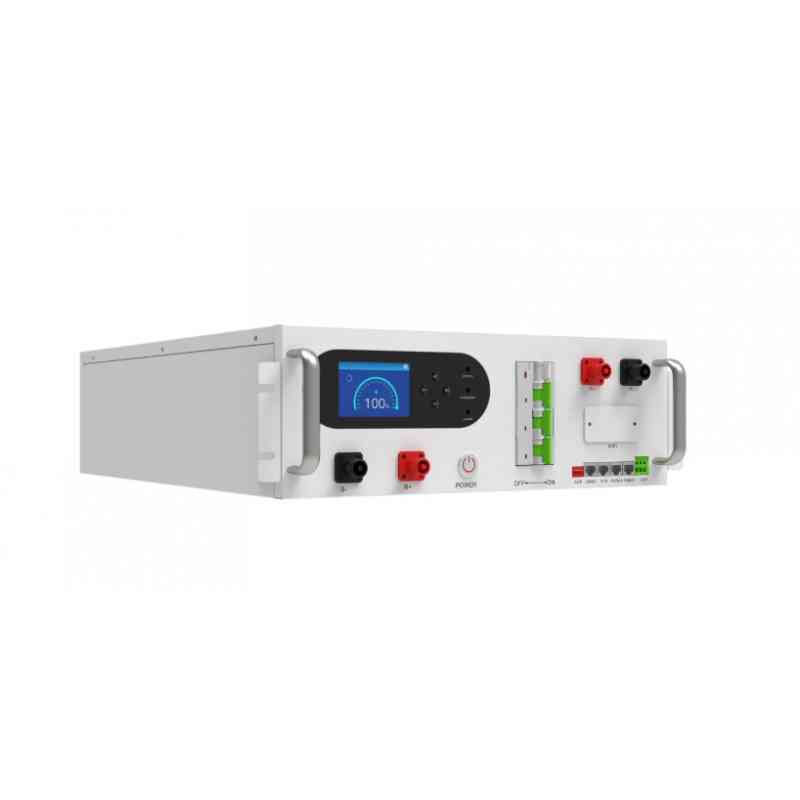

Moduł sterujący FelicityESS LUX-Y-48100HCG01

FelicityESS LUX-Y-48100HCG01 tomoduł sterujący (Battery Control Unit) zaprojektowany do integracji i zarządzania systemami magazynowania energii opartymi na akumulatorach litowo-żelazowo-fosforanowych (LiFePO₄) marki FelicityESS. Pełni funkcję centralnej jednostki komunikacyjno-kontrolnej w zestawach wielobateryjnych, zapewniając stabilność pracy, bezpieczeństwo oraz komunikację z falownikami i systemami BMS.

Urządzenie obsługuje transmisję danych przez RS485 i CAN, umożliwiając pełną integrację z popularnymi falownikami (m.in. Deye, Growatt, Victron, GoodWe) oraz systemami monitorowania.

Najważniejsze cechy produktu

• Model: LUX-Y-48100HCG01

• Przeznaczenie: kontrola i zarządzanie systemami bateryjnymi FelicityESS (LiFePO₄)

• Komunikacja:

  • RS485 / CAN – do połączenia z falownikami i innymi urządzeniami

  • RS232 / RJ45 – do lokalnego monitoringu lub integracji

• Zasilanie: DC 48 V (pobierane z baterii głównej)

• Obudowa: metalowa, rackowa

• Montaż: standard 19” – 3U (montaż w szafie rack lub na półce)

• Temperatura pracy: -10°C do +50°C

• Wilgotność robocza: 5%–95% RH (bez kondensacji)

Funkcje i zastosowanie

• Nadzór nad zestawem baterii LiFePO₄ (jedna lub więcej jednostek)

• Komunikacja i synchronizacja między bateriami a falownikiem

• Utrzymanie równowagi pracy baterii (balansowanie)

• Przekazywanie danych o napięciu, temperaturze i stanie ogniw

• Automatyczne zarządzanie ładowaniem i rozładowywaniem

• Możliwość rozbudowy systemu bateryjnego z zachowaniem bezpieczeństwa

Zalety produktu

Niezbędny element dla większych systemów magazynowania FelicityESS
Wysoka kompatybilność z falownikami hybrydowymi i komercyjnymi
Zapewnia stabilność pracy i bezpieczeństwo całego zestawu bateryjnego
Umożliwia pełny monitoring i diagnostykę systemu
Kompaktowy, gotowy do instalacji rackowej

Komunikacja RS485 oraz CAN.

RS485

1. Skorzystaj z przykładu połączenia RS485. Zgodnie z oznaczeniem pinów: RS485A odpowiada Pinowi 2, RS485B odpowiada Pinowi 1.
2. Włóż złącze sygnałowe. Użyj zaciskarki, aby zamocować piny.
3. Podłącz do falownika oraz baterii.
4. Znajdź tryb protokołu baterii litowej – wartość „12” oznacza protokół Deye RS485.
5. Kliknij OK, aby zakończyć.

Po pomyślnym nawiązaniu komunikacji można zobaczyć na stronie baterii informacje takie jak SOC oraz inne parametry pakietu baterii.

CAN

1. Zgodnie z oznaczeniem pinów: CAN-H odpowiada Pinowi 4, CAN-L odpowiada Pinowi 5.
2. Włóż złącze sygnałowe. Użyj zaciskarki, aby zamocować piny.
3. Podłącz do falownika oraz baterii.
4. Znajdź tryb protokołu baterii litowej – wartość „00” oznacza protokół Deye CAN.
5. Kliknij OK, aby zakończyć.

Po pomyślnym nawiązaniu komunikacji można zobaczyć na stronie baterii SOC oraz inne informacje o pakiecie baterii.

Warunki gwarancji znajdują się bezpośrednio na stronie producenta.

Serwis i zgłoszenia reklamacyjne należy zgłaszać na adres wskazany na stronie producenta.
