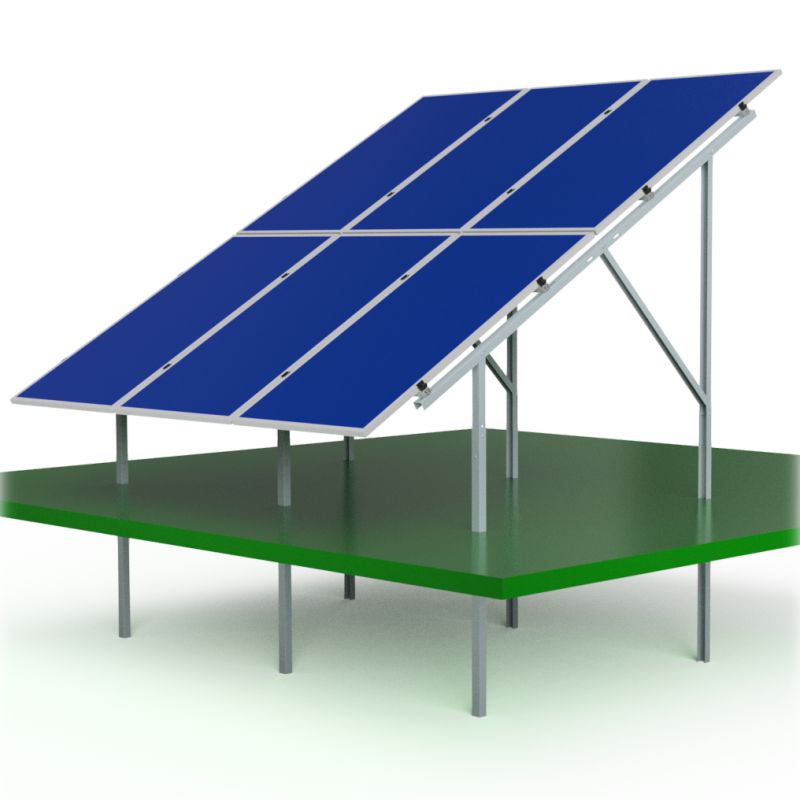

Konstrukcja gruntowa K502/4 Pion

Konstrukcja gruntowa K502 z klamrami pionowymi K500 to wytrzymały i praktyczny system montażowy przeznaczony do instalacji fotowoltaicznych, w których nie ma możliwości użycia kafara. System pozwala na stabilne i bezpieczne osadzenie paneli PV bez konieczności fundamentowania czy kotwienia betonowego, dzięki możliwości mechanicznego wbicia w grunt.

Stelaż umożliwia montaż 4 modułów fotowoltaicznych w układzie pionowym, z możliwością ustawienia kąta nachylenia 25° lub 30°. Elastyczność w dopasowaniu do szerokości modułów oraz odporność na warunki atmosferyczne czynią tę konstrukcję doskonałym rozwiązaniem dla instalacji przydomowych oraz mniejszych farm PV.

Możliwe zastosowanie konstrukcji K502

• Instalacje przydomowe (on-grid i off-grid)

• Małe farmy fotowoltaiczne

• Systemy gruntowe na działkach i w ogrodach

• Montaż w trudno dostępnych terenach bez ciężkiego sprzętu

• Projekty wymagające pionowego ustawienia paneli

Dane techniczne – Konstrukcja gruntowa K502

Model: K502 (z klamrami pionowymi K500)
Ilość modułów: 4 sztuki (montaż pionowy)
Szerokość obsługiwanych modułów:
▫️ 950–1040 mm
▫️ 1041–1065 mm
▫️ 1066–1090 mm
▫️ 1091–1152 mm
Kąt montażu: 25° lub 30°
Rodzaj montażu: Wbijana (bez kafara)
Technologia mocowania: Matryca z szybkozłączem SDS-HEX
Zalecana siła młota udarowego: 29–56 J
Materiał:
▫️ Stal S350 pokryta powłoką antykorozyjną Magnelis ZM 430
▫️ Aluminium (elementy wsporcze i łączące)
Kolor: Srebrny (naturalny odcień stali i aluminium)
Odporność: Wysoka odporność na korozję, wilgoć, sól i inne czynniki atmosferyczne

Co otrzymujesz kupując produkt?

• Kompletną konstrukcję stalową K502 do montażu 4 paneli

• Klamry pionowe K500 dopasowane do wybranej szerokości modułów

• Gotowy zestaw elementów stalowych i aluminiowych z powłoką Magnelis

• Kompatybilność z młotami udarowymi SDS-HEX

• Instrukcję montażu

Gwarancja oraz bezpieczeństwo przesyłki

• Gwarancja: 10 lat na konstrukcję stalową

• Wysyłka w odpowiednio zabezpieczonym opakowaniu zbiorczym

• Wszystkie elementy posiadają zgodność z europejskimi normami antykorozyjnymi i wytrzymałościowym

Warunki gwarancji znajdują się bezpośrednio na stronie producenta.

Serwis i zgłoszenia reklamacyjne należy zgłaszać na adres wskazany na stronie producenta.
