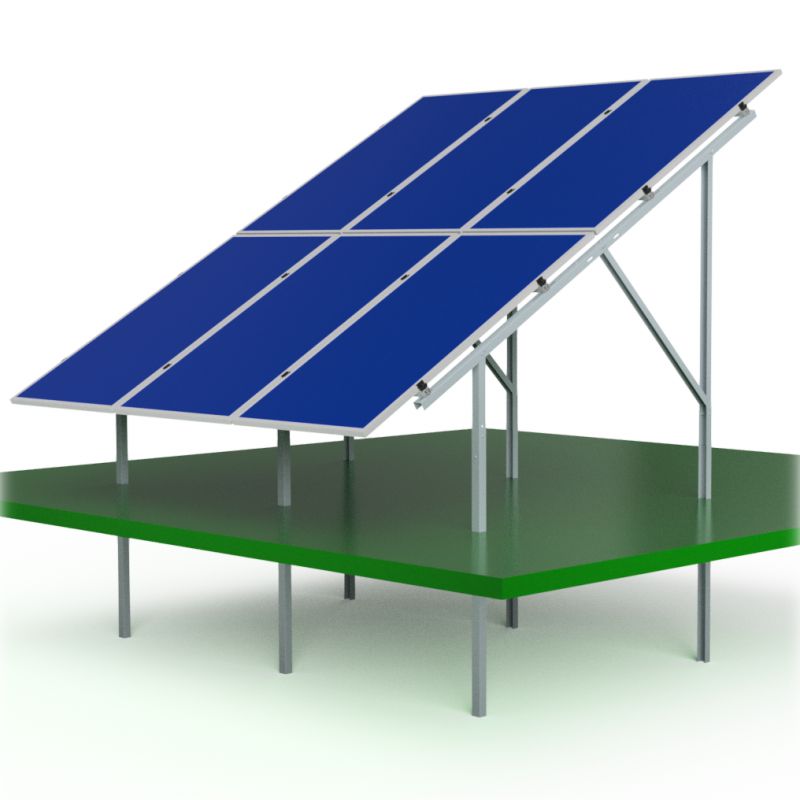

Konstrukcja gruntowa K502/14 Pion

Konstrukcja gruntowa K502/14 PION to trwały i nowoczesny system montażowy do instalacji 14 modułów fotowoltaicznych w pionie. System ten przeznaczony jest do użytku w miejscach, gdzie nie ma możliwości wykonania fundamentów ani użycia kafara – montaż odbywa się poprzez mechaniczne wbicie konstrukcji w grunt za pomocą młota udarowego z końcówką SDS-HEX.

Konstrukcja umożliwia wybór kąta nachylenia: 25° lub 30°, co pozwala na optymalne ustawienie paneli względem padania promieni słonecznych. Wysokiej jakości materiały, takie jak stal S350 z powłoką Magnelis ZM 430 oraz aluminium, zapewniają długą żywotność i odporność na niekorzystne warunki atmosferyczne.

Dane techniczne – Konstrukcja gruntowa K502/14 PION

Model: K502/14 PION
Układ modułów: Pionowy
Liczba modułów: 14 sztuk
Zakres szerokości obsługiwanych modułów:
▫️ 1041–1140 mm
▫️ 1141–1152 mm
Kąt nachylenia: 25° lub 30°
Typ montażu: Wbijana – bez fundamentów
Technologia montażu: Matryca z szybkozłączem SDS-HEX
Zalecana siła uderzenia młota udarowego: 29–56 J
Materiał:
▫️ Stal S350 z powłoką Magnelis ZM 430
▫️ Aluminium – lekkie i odporne na korozję
Klamry: K500 – pionowe
Kolor klamer: Czarny (dla wersji estetycznych, nowoczesnych instalacji)
Odporność: Na korozję, promieniowanie UV, wilgoć i sól

Możliwe zastosowanie konstrukcji K502

• Instalacje przydomowe i gruntowe

• Projekty PV w miejscach bez dostępu do kafara

• Systemy off-grid i on-grid

• Montaż na terenach zielonych, działkach, w ogrodach

• Instalacje z panelami ustawionymi pionowo – idealne przy ograniczonej szerokości terenu

Gwarancja oraz bezpieczeństwo przesyłki

• Gwarancja: 10 lat na konstrukcję

• Wysyłka na palecie – solidnie zabezpieczona

• Zgodność z europejskimi normami jakości i odporności na korozję (powłoka Magnelis ZM 430)

Warunki gwarancji znajdują się bezpośrednio na stronie producenta.

Serwis i zgłoszenia reklamacyjne należy zgłaszać na adres wskazany na stronie producenta.
