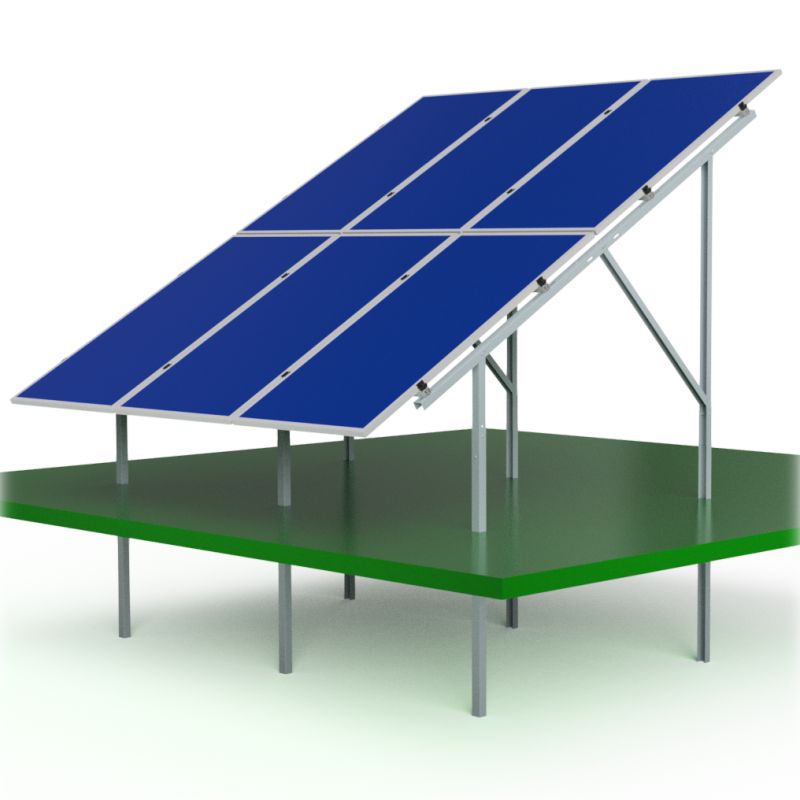

Konstrukcja gruntowa K502/12 Pion

Konstrukcja gruntowa K502/12 PION to wytrzymały i nowoczesny system montażowy przeznaczony do instalacji 12 modułów fotowoltaicznych w układzie pionowym. Stelaż został zaprojektowany z myślą o prostym i szybkim montażu na gruncie, bez potrzeby wykonywania fundamentów i bez użycia kafara.

System wykorzystuje mechaniczne wbijanie w grunt przy użyciu młota udarowego wyposażonego w końcówkę SDS-HEX, co czyni go idealnym rozwiązaniem dla terenów o ograniczonym dostępie do ciężkiego sprzętu.

Dane techniczne – Konstrukcja gruntowa K502/12 PION

Model: K502/12 PION
Układ modułów: Pionowy
Liczba modułów: 12 sztuk
Zakres szerokości obsługiwanych modułów:
▫️ 950–966 mm
▫️ 967–1083 mm
▫️ 1084–1116 mm
▫️ 1117–1150 mm
▫️ 1151–1152 mm
Kąt nachylenia: 25° lub 30° (do wyboru)
Typ montażu: Wbijana (brak fundamentów)
Technologia mocowania: Matryca z szybkozłączem SDS-HEX
Zalecana siła młota udarowego: 29–56 J
Materiał:
▫️ Stal S350 pokryta antykorozyjną powłoką Magnelis ZM 430
▫️ Elementy łączące i wsporcze wykonane z aluminium
Klamry: K500 (pionowe)
Kolor klamer: Czarny (istnieje możliwość wersji srebrnej)
Odporność: Na korozję, sól, UV, wilgoć i skrajne warunki atmosferyczne

Możliwe zastosowanie konstrukcji K502

• Instalacje przydomowe i gruntowe

• Projekty PV w miejscach bez dostępu do kafara

• Systemy off-grid i on-grid

• Montaż na terenach zielonych, działkach, w ogrodach

• Instalacje z panelami ustawionymi pionowo – idealne przy ograniczonej szerokości terenu

Gwarancja oraz bezpieczeństwo przesyłki

• Gwarancja: 10 lat na konstrukcję

• Wysyłka na palecie – solidnie zabezpieczona

• Zgodność z europejskimi normami jakości i odporności na korozję (powłoka Magnelis ZM 430)

Warunki gwarancji znajdują się bezpośrednio na stronie producenta.

Serwis i zgłoszenia reklamacyjne należy zgłaszać na adres wskazany na stronie producenta.
