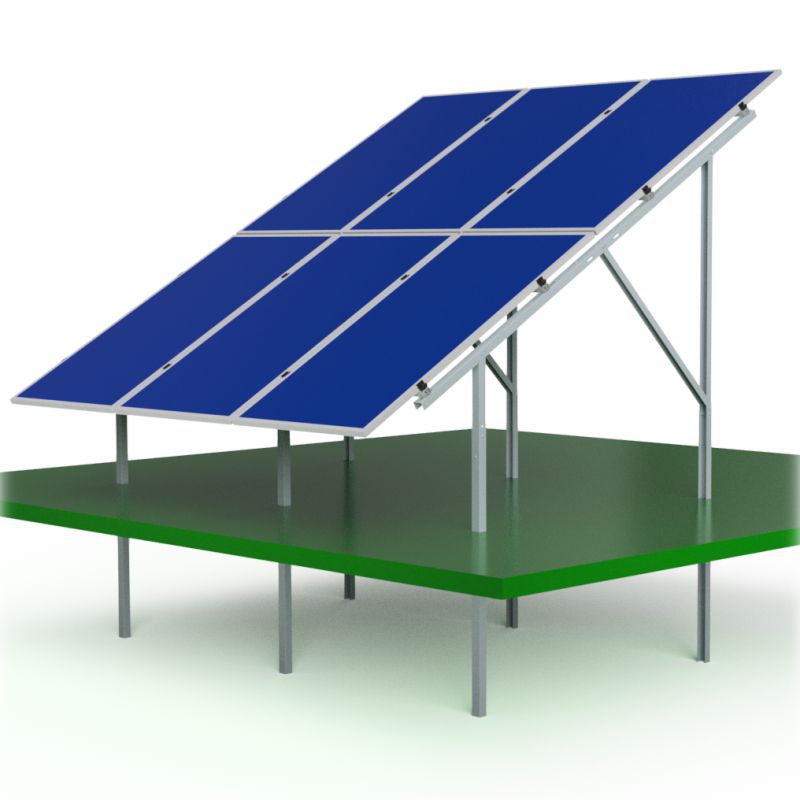

Konstrukcja gruntowa K502/20 Pion

Konstrukcja gruntowa K502/20 PION to wytrzymały i funkcjonalny system montażowy przeznaczony do instalacji 20 modułów fotowoltaicznych w pionie. Dzięki możliwości montażu bez użycia fundamentów czy kafara, idealnie sprawdzi się w przydomowych i komercyjnych instalacjach gruntowych, gdzie szybka i stabilna instalacja jest kluczowa.

Konstrukcja wykorzystuje specjalną matrycę z szybkozłączem SDS-HEX, która umożliwia mechaniczne wbicie stelaża w grunt przy użyciu młota udarowego. Użytkownik ma do wyboru dwa kąty nachylenia: 25° lub 30°, co pozwala na optymalne ustawienie paneli względem słońca.

Dane techniczne – Konstrukcja gruntowa K502/20 PION

Model: K502/20 PION
Liczba modułów: 20 sztuk (układ pionowy)
Zakres szerokości obsługiwanych modułów:
▫️ 1023–1092 mm
▫️ 1093–1127 mm
▫️ 1128–1152 mm
Kąt nachylenia: 25° lub 30°
Typ montażu: Wbijana – bez fundamentów
Technologia montażu: Matryca z szybkozłączem SDS-HEX
Zalecana siła uderzenia młota udarowego: 29–56 J
Materiał konstrukcji:
▫️ Stal S350 z powłoką antykorozyjną Magnelis ZM 430
▫️ Aluminium (elementy łączące i wsporcze)
Klamry: K500 – pionowe
Kolor klamer: Czarny
Odporność: Na korozję, wilgoć, promieniowanie UV i sól

Możliwe zastosowanie konstrukcji K502

• Instalacje przydomowe i gruntowe

• Projekty PV w miejscach bez dostępu do kafara

• Systemy off-grid i on-grid

• Montaż na terenach zielonych, działkach, w ogrodach

• Instalacje z panelami ustawionymi pionowo – idealne przy ograniczonej szerokości terenu

Gwarancja oraz bezpieczeństwo przesyłki

• Gwarancja: 10 lat na konstrukcję

• Wysyłka na palecie – solidnie zabezpieczona

• Zgodność z europejskimi normami jakości i odporności na korozję (powłoka Magnelis ZM 430)

Warunki gwarancji znajdują się bezpośrednio na stronie producenta.

Serwis i zgłoszenia reklamacyjne należy zgłaszać na adres wskazany na stronie producenta.
