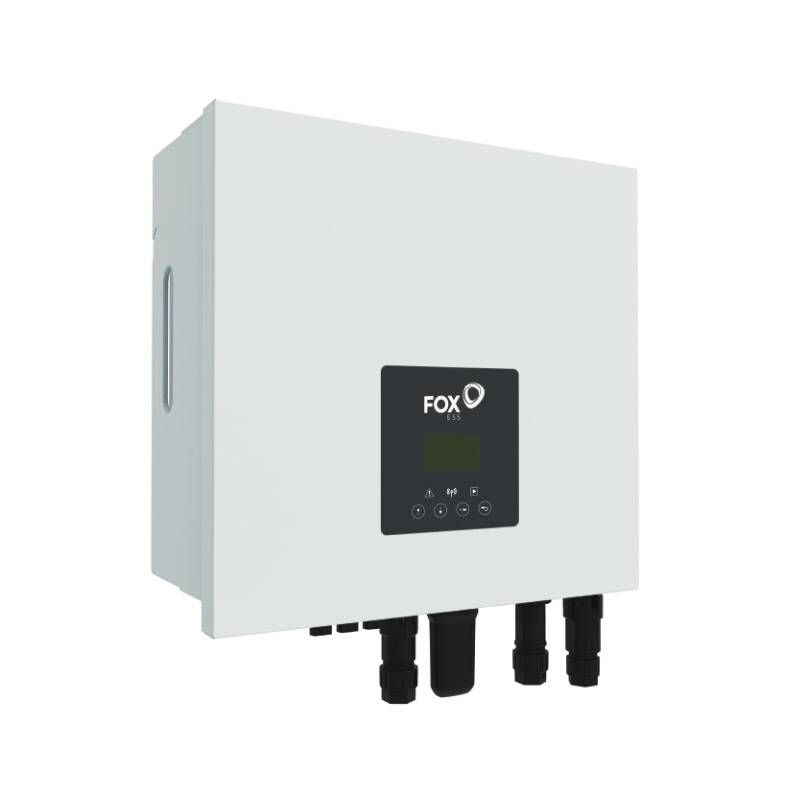

Falownik FoxESS Hybrydowy H1-6.0-E

Falownik hybrydowy FoxESS H1-6.0-E jednofazowy 6kW 1-fazowy

Zapewnienie ciągłości zasilania oraz optymalizacja wykorzystania energii słonecznej wymagają zastosowania rozwiązań integrujących funkcje generacji z sieci fotowoltaicznej oraz magazynowania energii. Falownik hybrydowy FoxESS H1-6.0-E stanowi zaawansowaną alternatywę dla tradycyjnych, jednofunkcyjnych falowników sieciowych (on-grid), umożliwiając podłączenie dedykowanych wysokonapięciowych baterii FoxESS i pracę w trybie awaryjnym.

Urządzenie charakteryzuje się mocą nominalną AC na poziomie 6000W oraz maksymalną mocą wejściową PV wynoszącą 7800W, wyznaczając wysoki standard sprawności konwersji energii. Dwa niezależne punkty śledzenia maksymalnego punktu mocy (MPPT) pozwalają na elastyczne projektowanie łańcuchów modułów fotowoltaicznych, a obudowa o stopniu ochrony IP65 gwarantuje odporność na czynniki atmosferyczne podczas montażu zewnętrznego. Beztransformatorowa konstrukcja z chłodzeniem naturalnym zapewnia cichą pracę przy poziomie hałasu wynoszącym do 35 dB.

Kluczowe cechy i zaawansowana technologia

• Wysokonapięciowy system ładowania i rozładowania: Obsługa prądu ładowania i rozładowania baterii do 40A przy szerokim zakresie napięcia akumulatora od 85V do 450V umożliwia optymalną konwersję energii w obie strony, z maksymalną sprawnością szczytową sięgającą 98,50% (PV do BAT).

• Zintegrowane wyjście awaryjne EPS: W przypadku zaniku napięcia sieciowego falownik przełącza się w czas poniżej 20 ms w tryb zasilania awaryjnego, dostarczając maksymalną moc wyjściową EPS do 6000 VA (oraz moc szczytową 7200 VA przez 60 sekund), co pozwala na podtrzymanie pracy kluczowych odbiorników.

• Zaawansowana konfiguracja MPPT: Zastosowanie 2 niezależnych trackerów MPPT o zakresie napięcia pracy 80-550V oraz maksymalnym prądzie wejściowym 13,5A na tracker ułatwia zoptymalizowanie uzysków z instalacji fotowoltaicznej przy niekorzystnym usytuowaniu dachu lub częściowym zacienieniu.

• Elastyczna rozbudowa pojemności: System umożliwia szeregowe połączenie do 7 akumulatorów litowo-żelazowo-fosforanowych (LFP), co pozwala na uzyskanie pojemności magazynu energii do 18,2 kWh bez konieczności skomplikowanej przebudowy instalacji.

Specyfikacja techniczna

• Maksymalna moc wejściowa PV: 7800W

• Maksymalne napięcie wejściowe: 600V

• Napięcie rozruchowe: 75V

• Napięcie nominalne PV: 360V

• Zakres napięcia pracy MPPT: 80-550V

• Maksymalny prąd wejściowy MPPT: 13.5A / 13.5A

• Maksymalny prąd zwarciowy MPPT: 15A / 15A

• Liczba niezależnych MPPT: 2

• Liczba ciągów PV na MPPT: 1 / 1

• Typ wspieranych baterii: Litowo Żelazowo Fosforanowe (LFP)

• Zakres napięcia baterii: 85-450V

• Maksymalny prąd ładowania/rozładowania baterii: 40A

• Komunikacja z baterią: CAN, RS485

• Moc nominalna AC: 6000W

• Maksymalna moc wyjściowa pozorna AC: 6600VA

• Maksymalna moc wejściowa AC: 12000VA

• Nominalny prąd wyjściowy AC: 26.1A

• Maksymalny prąd wyjściowy AC: 28.7A

• Maksymalny prąd wejściowy AC (na fazę): 54.5A

• Nominalne napięcie sieci: 220V / 230V / 240V

• Nominalna częstotliwość sieci: 50Hz / 60Hz

• Współczynnik mocy: 1 (0.8 wyprzedzający do 0.8 opóźniający)

• Współczynnik odkształceń THDi: <3% przy mocy nominalnej

• Maksymalna moc pozorna wyjścia EPS: 6000VA

• Szczytowa moc pozorna wyjścia EPS (60s): 7200VA

• Maksymalny prąd EPS (na fazę): 26.1A

• Czas przełączenia EPS: <20ms

• Maksymalna sprawność: 97.80%

• Europejska sprawność: 97.00%

• Maksymalna sprawność (PV do BAT): 98.50%

• Maksymalna sprawność (BAT do AC): 97.00%

• Zużycie energii w trybie czuwania: <10W

Dane mechaniczne i konstrukcyjne

• Wymiary (Szerokość x Wysokość x Głębokość): 430 x 410 x 178 mm

• Waga: 23 kg

• Sposób montażu: Ścienny

• Topologia: Beztransformatorowy

• Chłodzenie: Naturalne

• Emisja hałasu: 35 dB

• Stopień ochrony: IP65

• Maksymalna wysokość pracy: 2000 m n.p.m.

• Zakres temperatury pracy: -25°C do +60°C

• Dopuszczalna wilgotność: 0% do 100% (bez kondensacji)

• Zintegrowane zabezpieczenia: Monitoring izolacji, zabezpieczenie różnicowoprądowe, zabezpieczenie przed odwrotną polaryzacją DC, zabezpieczenie przeciwwyspowe, zabezpieczenie przeciwzwarciowe AC, zabezpieczenie przetężeniowe/przeciwprzepięciowe AC, wbudowany rozłącznik DC, ograniczniki przepięć DC Typ II / AC Typ III.

• Komunikacja i interfejsy: 2x RS485, DRM, Ripple Kontroler, USB, wyświetlacz LCD; opcjonalny monitoring WiFi, LAN, 4G, GPRS.

Zastosowanie

✔ Jednofazowe domowe instalacje fotowoltaiczne: Zasilanie urządzeń gospodarstwa domowego energią wygenerowaną bezpośrednio z paneli PV oraz zarządzanie przepływem energii w domowej sieci AC.

✔ Systemy magazynowania energii (Energy Storage): Ładowanie dedykowanych akumulatorów LFP FoxESS nadwyżkami energii w ciągu dnia i ich oddawanie do sieci domowej w okresach wysokiego zapotrzebowania lub braku generacji.

✔ Zasilanie awaryjne (EPS / Backup): Podtrzymanie pracy odbiorników dedykowanych oraz sprzętu elektronicznego w czasie awarii i wyłączeń sieci dystrybucyjnej.
