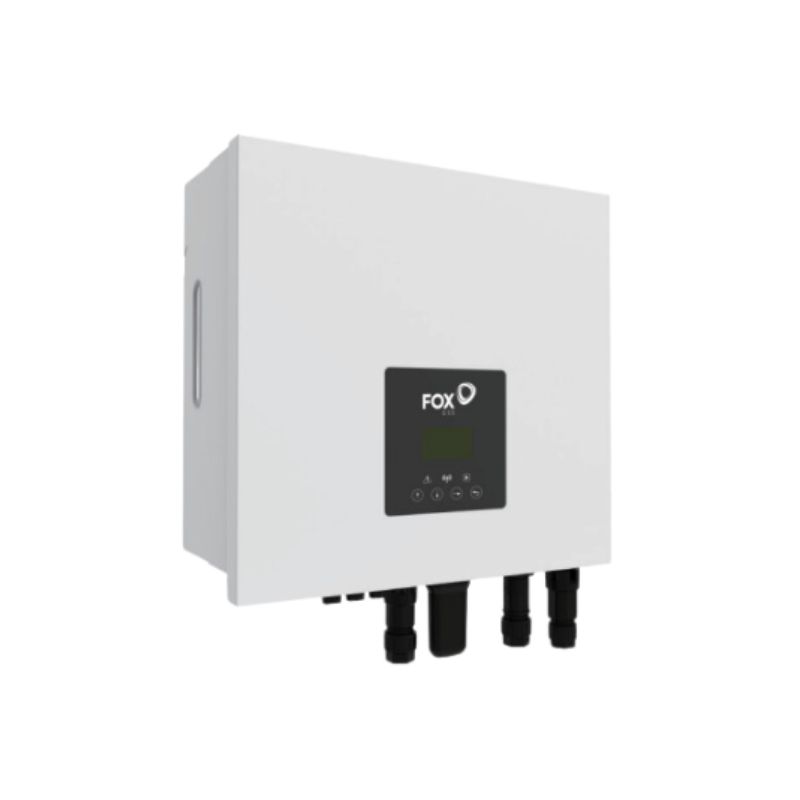

Falownik FoxESS H1-5.0-E

Falownik FoxESS Hybrydowy H1-5.0-E – 5000W, Jednofazowy, Seria H1

Jednofazowy falownik hybrydowy FoxESS H1-5.0-E beztransformatorowe rozwiązanie w obszarze konwersji i zarządzania energią odnawialną, zaprojektowane jako bezpośrednia alternatywa dla klasycznych inwerterów sieciowych (on-grid). Urządzenie zostało przystosowane do pełnej integracji z wysokonapięciowymi systemami magazynowania energii opartymi na ogniwach litowo-żelazowo-fosforanowych (LFP). Taka konfiguracja umożliwia powiększenie stopnia autokonsumpcji energii wyprodukowanej przez panele fotowoltaiczne poprzez jej gromadzenie i późniejsze wykorzystywanie w godzinach braku generacji słonecznej.

Inwerter charakteryzuje się mocą nominalną AC wynoszącą 5000 W oraz maksymalną sprawnością konwersji na poziomie 97.80%. Wyposażenie w zintegrowane wyjście awaryjne EPS o czasie reakcji poniżej 20 ms gwarantuje szybkie podtrzymanie zasilania wybranych obwodów w przypadku zaniku napięcia w sieci publicznej. Trwała konstrukcja o stopniu ochrony IP65 oraz zoptymalizowany system chłodzenia naturalnego zapewniają stabilne parametry robocze oraz odporność na warunki środowiskowe przy montażu wewnątrz lub na zewnątrz budynków.

Kluczowe cechy i zaawansowana technologia

• Optymalne zarządzanie panelem PV: Urządzenie obsługuje maksymalną moc wejściową PV równą 6500 W przy napięciu maksymalnym 600 V oraz niski progowy poziom napięcia rozruchowego wynoszący 75 V. Zastosowanie 2 niezależnych układów śledzenia punktu mocy maksymalnej (MPPT) o zakresie pracy 80-550 V pozwala na pełną optymalizację uzysków w instalacjach rozbudowanych na dwóch osobnych płaszczyznach dachu.

• Interfejs do wysokonapięciowych baterii LFP: Falownik współpracuje z modułami akumulatorowymi Litowo-Żelazowo-Fosforanowymi o napięciu pracy w przedziale 85-450 V oraz prądzie ładowania i rozładowania do 40 A. Efektywność przetwarzania energii przy maksymalnym obciążeniu sięga 98.50% w relacji PV do baterii oraz 97.00% w relacji z baterii do sieci AC.

• System zasilania rezerwowego EPS: Wyjście EPS generuje maksymalną moc pozorną 6000 VA (oraz moc szczytową 7200 VA utrzymywaną przez 60 s) przy prądzie 26.1 A na fazę, zapewniając bezpieczne przełączenie obwodów w czasie krótszym niż 20 ms.

• Zdalna kontrola i protokoły komunikacyjne: Urządzenie obsługuje magistralę CAN do komunikacji z inwerterem oraz interfejs RS485 dedykowany do aktualizacji BMS, posiadając również porty 2 RS485, DRM, Ripple Kontroler oraz USB. Wgląd w pracę układu zapewniony jest przez wyświetlacz LCD, portal online oraz aplikację mobilną z obsługą łączności WiFi, LAN, 4G i GPRS.

Specyfikacja techniczna

• Max. moc wejściowa PV: 6500 W

• Max. napięcie wejściowe PV: 600 V

• Napięcie rozruchowe: 75 V

• Napięcie nominalne PV: 360 V

• Zakres napięcia pracy MPPT: 80-550 V

• Max. prąd wejściowy MPPT: 13.5 A / 13.5 A

• Max. prąd zwarciowy MPPT: 15 A / 15 A

• Ilość niezależnych MPPT: 2

• Ilość ciągów PV per MPPT: 1

• Typ baterii: Litowo-Żelazowo-Fosforanowe (LFP)

• Zakres napięcia baterii: 85-450 V

• Max. prąd ładowania/rozładowania baterii: 40 A

• Moc nominalna AC: 5000 W

• Max. wyjściowa moc pozorna AC: 5500 VA

• Max. moc wejściowa AC: 10000 VA

• Max. prąd wejściowy AC (na fazę): 45.5 A

• Nominalny prąd wyjściowy (na fazę): 21.7 A

• Max. prąd wyjściowy: 23.9 A

• Nominalne napięcie sieci: 220/230/240 V

• Nominalna częstotliwość sieci: 50/60 Hz

• Współczynnik mocy: 1 (0.8 wyprzedzający do 0.8 opóźniający)

• THDi: <3% @mocy nominalnej

• Max. moc pozorna wyjścia EPS: 6000 VA

• Szczytowa moc pozorna wyjścia EPS (60s): 7200 VA

• Max. prąd EPS (na fazę): 26.1 A

• Nominalne napięcie wyjścia EPS: 220/230/240 V

• Nominalna częstotliwość EPS: 50/60 Hz

• Czas przełączenia EPS: <20 ms

• Max. sprawność: 97.80%

• Euro sprawność: 97.00%

• Max. sprawność (PV do BAT): 98.50%

• Max. sprawność (BAT do AC): 97.00%

• Zużycie energii w trybie czuwania: <10 W

Dane mechaniczne i konstrukcyjne

• Wymiary (szerokość x wysokość x głębokość): 430 x 410 x 178 mm

• Waga: 23 kg

• Montaż: Ścienny

• Topologia falownika: Beztransformatorowy

• Chłodzenie: Naturalne

• Emisja hałasu: 35 dB

• Max. wysokość pracy: 2000 m n.p.m.

• Zakres temperatury pracy: -25°C do +60°C

• Dopuszczalna wilgotność: 0% do 100% (bez kondensacji)

• Stopień ochrony: IP65

• Interfejs użytkownika: Wyświetlacz LCD, aplikacja mobilna, portal WWW

• Wbudowane zabezpieczenia: Monitoring izolacji, zabezpieczenie różnicowoprądowe, zabezpieczenie przed odwrotną polaryzacją DC, zabezpieczenie przeciwwyspowe, zabezpieczenie przeciwzwarciowe AC, zabezpieczenie przetężeniowe/przeciwprzepięciowe AC, rozłącznik DC, ograniczniki przepięć DC Typ II oraz AC Typ III

Zastosowanie

• ✔ Jednofazowe instalacje fotowoltaiczne: Konwersja energii ze stringów PV na prąd przemienny do bieżącego zasilania urządzeń elektrycznych w budynkach mieszkalnych.

• ✔ Dedykowane magazyny energii: Łączenie z zestawami wysokonapięciowych baterii LFP FoxESS w celu gromadzenia i zarządzania rezerwami prądu.

• ✔ Zasilanie rezerwowe obwodów domowych (EPS): Podtrzymywanie pracy kluczowych urządzeń domowych w momencie wystąpienia awarii sieci zasilającej.
