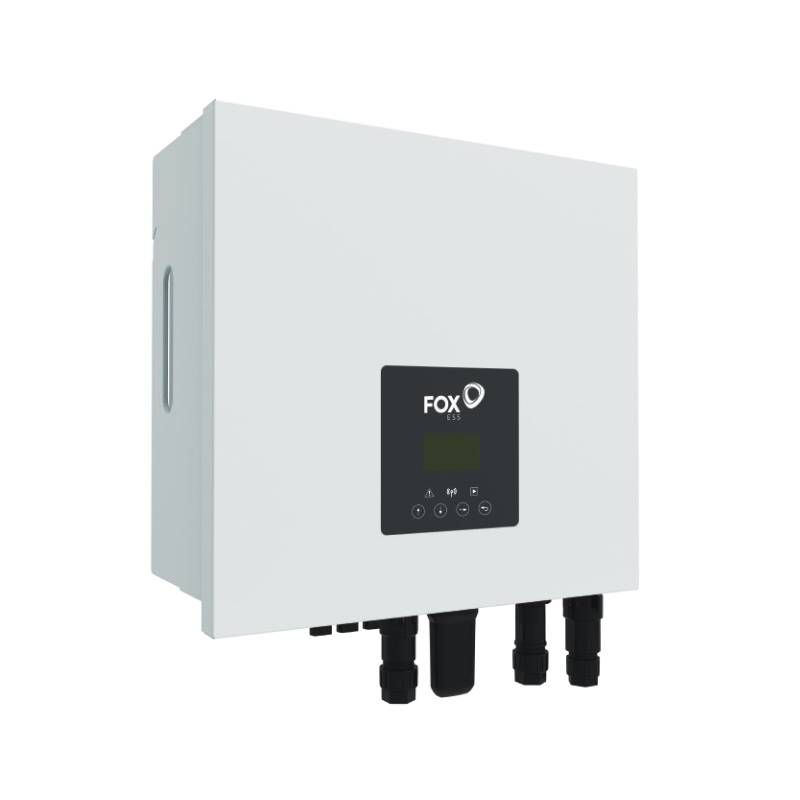

Falownik Foxess Hybrydowy H1-4.6-E

Falownik hybrydowy FoxESS H1-4.6-E – 4600W, Jednofazowy, Seria H1

Jednofazowy falownik hybrydowy FoxESS H1-4.6-E to urządzenie przekształcające energię, będące funkcjonalną alternatywą dla tradycyjnych inwerterów sieciowych (on-grid). Beztransformatorowa konstrukcja została zaprojektowana z myślą o bezpośredniej integracji z wysokonapięciowymi magazynami energii opartymi na ogniwach litowo-żelazowo-fosforanowych (LFP). Urządzenie eliminuje ograniczenia klasycznych systemów fotowoltaicznych, pozwalając na magazynowanie nadwyżek wyprodukowanego prądu i ich późniejsze wykorzystanie, co pozwala na znaczne podniesienie poziomu autokonsumpcji w gospodarstwie domowym.

Urządzenie charakteryzuje się mocą nominalną AC wynoszącą 4600W oraz wysoką sprawnością konwersji, co przekłada się na stabilną i efektywną pracę instalacji. Wyposażenie inwertera w dedykowany moduł awaryjnego zasilania EPS o czasie przełączenia poniżej 20 ms pozwala na błyskawiczne podtrzymanie zasilania kluczowych obwodów w przypadku braku energii w sieci miejskiej. Solidna konstrukcja zamknięta w obudowie o stopniu ochrony IP65 oraz naturalny system chłodzenia gwarantują niezawodność, wysoki poziom bezpieczeństwa i cichą pracę zarówno wewnątrz, jak i na zewnątrz budynków.

Kluczowe cechy i zaawansowana technologia

• Wysoka moc wejściowa i zaawansowany układ MPPT: Inwerter umożliwia podłączenie instalacji PV o maksymalnej mocy wejściowej 5980W przy maksymalnym napięciu 600V oraz niskim napięciu rozruchowym 75V. Wyposażenie w 2 niezależne układy śledzenia punktu mocy maksymalnej (MPPT) o szerokim zakresie pracy 80-550V pozwala na optymalne pozyskiwanie energii w sytuacjach, gdy panele są rozmieszczone na dwóch różnych połaciach dachu.

• Współpraca z wysokonapięciowymi bateriami LFP: Falownik jest w pełni przystosowany do obsługi baterii Litowo-Żelazowo-Fosforanowych (LFP) o napięciu roboczym 85-450V oraz maksymalnym prądzie ładowania i rozładowania wynoszącym 40A. Urządzenie charakteryzuje się sprawnością ładowania akumulatora z PV na poziomie 98.50% oraz sprawnością rozładowania z baterii do sieci AC wynoszącą 97.00% przy maksymalnym obciążeniu.

• Szybkie zasilanie awaryjne EPS i wysoka wydajność: Zintegrowane wyjście EPS zapewnia maksymalną moc pozorną 6000VA (szczytowo 6000VA przez 60 sekund) i prąd do 26.1A na fazę, a czas reakcji poniżej 20 ms gwarantuje ciągłość pracy podłączonych odbiorników. Maksymalna sprawność całego urządzenia sięga 97.80%, natomiast sprawność europejska wynosi 97.00%.

• Elastyczna komunikacja i obsługa zdalnego monitoringu: Inwerter realizuje komunikację z systemem zarządzania baterią BMS poprzez interfejsy CAN oraz RS485, oferując równolegle złącza 2x RS485, DRM, Ripple Kontroler i USB. Użytkownik uzyskuje pełny wgląd w parametry pracy układu w czasie rzeczywistym z poziomu wyświetlacza LCD, dedykowanej aplikacji mobilnej lub portalu internetowego (poprzez moduły WiFi, LAN, 4G lub GPRS).

Specyfikacja techniczna

• Max. moc wejściowa PV: 5980W

• Max. napięcie wejściowe PV: 600V

• Napięcie rozruchowe: 75V

• Napięcie nominalne PV: 360V

• Zakres napięcia pracy MPPT: 80-550V

• Max. prąd wejściowy MPPT: 13.5A / 13.5A

• Max. prąd zwarciowy MPPT: 15A / 15A

• Ilość niezależnych MPPT: 2

• Ilość ciągów PV per MPPT: 1

• Typ baterii: Litowo-Żelazowo-Fosforanowe (LFP)

• Zakres napięcia baterii: 85-450V

• Max. prąd ładowania/rozładowania baterii: 40A

• Moc nominalna AC: 4600W

• Max. wyjściowa moc pozorna AC: 5060VA

• Max. moc wejściowa AC: 9600VA

• Max. prąd wejściowy AC (na fazę): 43.6A

• Nominalny prąd wyjściowy (na fazę): 20.0A

• Max. prąd wyjściowy: 22.0A

• Nominalne napięcie sieci: 220/230/240V

• Nominalna częstotliwość sieci: 50/60Hz

• Współczynnik mocy: 1 (0.8 wyprzedzający do 0.8 opóźniający)

• THDi: <3% @mocy nominalnej

• Max. moc pozorna wyjścia EPS: 6000VA

• Szczytowa moc pozorna wyjścia EPS (60s): 6000VA

• Max. prąd EPS (na fazę): 26.1A

• Nominalne napięcie wyjścia EPS: 220/230/240V

• Nominalna częstotliwość EPS: 50/60Hz

• Czas przełączenia EPS: <20 ms

• Max. sprawność: 97.80%

• Euro sprawność: 97.00%

• Max. sprawność (PV do BAT): 98.50%

• Max. sprawność (BAT do AC): 97.00%

• Zużycie energii w trybie czuwania: <10W

Dane mechaniczne i konstrukcyjne

• Wymiary (szerokość x wysokość x głębokość): 430 x 410 x 178 mm

• Waga: 23 kg

• Montaż: Ścienny

• Topologia falownika: Beztransformatorowy

• Chłodzenie: Naturalne

• Emisja hałasu: 35 dB

• Max. wysokość pracy: 2000 m n.p.m.

• Zakres temperatury pracy: -25°C do +60°C

• Dopuszczalna wilgotność: 0% do 100% (bez kondensacji)

• Stopień ochrony: IP65

• Interfejs i wyświetlacz: Ekran LCD, Dedykowana aplikacja mobilna, Portal WWW

• Wbudowane zabezpieczenia: Monitoring izolacji, zabezpieczenie różnicowoprądowe, zabezpieczenie przed odwrotną polaryzacją DC, zabezpieczenie przeciwwyspowe, zabezpieczenie przeciwzwarciowe AC, zabezpieczenie przetężeniowe/przeciwprzepięciowe AC, rozłącznik DC, ograniczniki przepięć DC Typ II oraz AC Typ III

Zastosowanie

• ✔ Domowe instalacje fotowoltaiczne: Przekształcanie energii słonecznej na prąd przemienny w jednofazowych instalacjach domowych w celu bezpośredniego zasilania sprzętów AGD i RTV.

• ✔ Dedykowane magazyny energii: Przechowywanie nadwyżek wyprodukowanego prądu w wysokonapięciowych akumulatorach litowo-żelazowo-fosforanowych (LFP) w celu ograniczenia ilości energii pobieranej z sieci zewnętrznej.

• ✔ Zasilanie awaryjne (EPS): Automatyczne podtrzymanie zasilania wydzielonych obwodów domowych (np. oświetlenie, aparatura sterująca, lodówki) podczas przerw w dostawie energii elektrycznej.
