Regulator ładowania MAX1024-U Lumiax

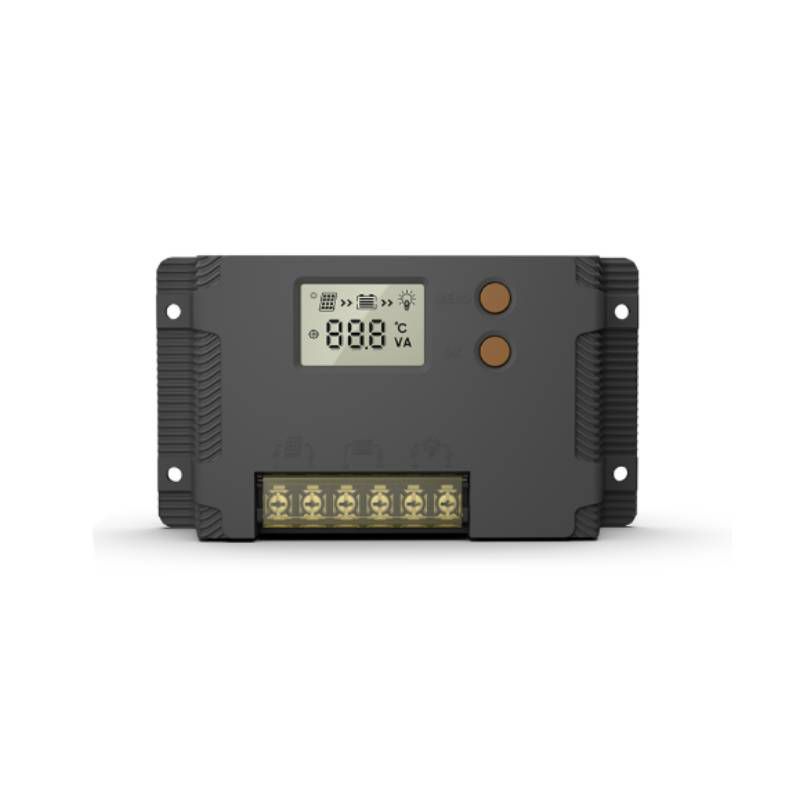

Regulator ładowania MAX1024-U Lumiax 10A 12/24V Seria MAX

Regulator ładowania serii MAX1024-U to sterownik PWM zaprojektowany do efektywnego zarządzania energią pozyskiwaną z paneli fotowoltaicznych. Urządzenie stanowi bezobsługową alternatywę dla klasycznych, prostych kontrolerów pozbawionych wyświetlacza LCD i elastycznych funkcji programowania parametrów ładowania.

Urządzenie charakteryzuje się automatycznym rozpoznawaniem napięcia systemowego 12/24V oraz wsparciem dla zróżnicowanych technologii akumulatorowych. Zaawansowane algorytmy zabezpieczające, czytelny interfejs oraz wbudowany port USB 5V 2A gwarantują stabilne zasilanie podłączonych odbiorników i maksymalną żywotność ogniw.

Kluczowe cechy i zaawansowana technologia

• Wielostopniowe sterowanie PWM i obsługa baterii litowych: Regulator realizuje 4-stopniowe ładowanie dla akumulatorów kwasowych (szybkie, boost, wyrównawcze, pływające) oraz posiada opcję wyłączenia cyklu PWM dla akumulatorów litowych, co zapobiega wyzwalaniu zabezpieczeń BMS.

• Zintegrowany ekran LCD z blokadą interfejsu: Czytelny wyświetlacz w czasie rzeczywistym prezentuje kluczowe dane operacyjne, w tym napięcie PV, prąd ładowania, stan naładowania baterii, temperaturę oraz kody ewentualnych błędów (E01-E08).

• Szeroka programowalność wyjścia obciążenia: Sterownik oferuje tryb pracy ciągłej 24H, tryb od zmierzchu do świtu (D2D), sterowanie czasowe oraz tryb ręczny (USE), a także możliwość wyłączenia ochrony przeciwzwarciowej przy rozruchu obciążeń indukcyjnych lub pojemnościowych.

• Zaawansowane mechanizmy ochronne i kompensacja: Urządzenie posiada wbudowane zabezpieczenia przed przegrzaniem (automatyczna redukcja prądu ładowania), zwarciem, przeciążeniem, przeładowaniem i głębokim rozładowaniem, uzupełnione o temperaturową kompensację napięcia.

Specyfikacja techniczna

• Napięcie systemowe: 12/24V (automatyczna detekcja)

• Maksymalny prąd ładowania: 10A

• Maksymalny prąd wyjścia obciążenia: 10A

• Maksymalne napięcie zacisków akumulatora: 35V

• Maksymalne napięcie zacisków PV: 25V (dla systemu 12V) / 50V (dla systemu 24V)

• Port USB: 5V, 2A

• Obsługiwane typy akumulatorów: Gel, AGM, Liquid, Lithium (domyślnie Gel)

• Napięcie ładowania Boost: 14,0~14,8V / 28,0~29,6V (domyślnie 14,5/29,0V @25°C)

• Napięcie ładowania wyrównawczego (Liquid, AGM): 14,3~15,0V / 28,6~30,2V (domyślnie 14,8/29,6V @25°C)

• Napięcie ładowania pływającego Float: 13,2~14,0V / 26,4~28,0V (domyślnie 13,7/27,4V @25°C)

• Zakres docelowego napięcia ładowania (Lithium): 10,1~32,0V (domyślnie 14,4V)

• Napięcie odłączenia niskonapięciowego (LVD AGM/GEL/Liquid): 10,8~11,8V / 21,6~23,6V (domyślnie 11,2/22,4V)

• Napięcie odłączenia niskonapięciowego (LVD Lithium): 9,0~30,0V (domyślnie 10,6V)

• Kompensacja temperatury: -4,17mV/K na ogniwo (Boost, Equalization), -3,33mV/K na ogniwo (Float)

• Napięcie detekcji Dzień/Noc (Dusk/Dawn): 3,0~10,0V / 6,0~20,0V (domyślnie 8,0/16,0V)

Dane mechaniczne i konstrukcyjne

• Wymiary obudowy: 142 x 80 x 30 mm

• Waga: 190 g

• Stopień ochrony: IP32

• Zaciski przyłączeniowe: 8AWG (10 mm²)

• Uziemienie: Wspólny plus (Common Positive)

• Temperatura pracy (otoczenia): -20°C do +50°C

• Temperatura przechowywania: -25°C do +80°C

• Maksymalna wysokość robocza: 4000 m n.p.m.

• Zalecenia instalacyjne: Montaż w dobrze wentylowanym miejscu, zachowanie minimum 15 cm wolnej przestrzeni wokół urządzenia.

Zastosowanie

• ✔ Instalacje zasilania gwarantowanego i mobilnego: Zasilanie systemów w domkach letniskowych, pojazdach kempingowych (RV) oraz łodziach.

• ✔ Autonomiczne systemy oświetleniowe: Zasilanie ulicznych lamp solarnych, oświetlenia ogrodowego i banerów reklamowych wykorzystujących tryb pracy od zmierzchu do świtu.

• ✔ Drobne urządzenia elektroniczne: Ładowanie smartfonów, tabletów oraz innych akcesoriów za pośrednictwem wbudowanego portu USB 5V 2A.

• ✔ Różnorodne magazyny energii: Współpraca z akumulatorami żelowymi (GEL), AGM, z płynnym elektrolitem (Liquid) oraz ogniwami litowymi z systemem BMS.
