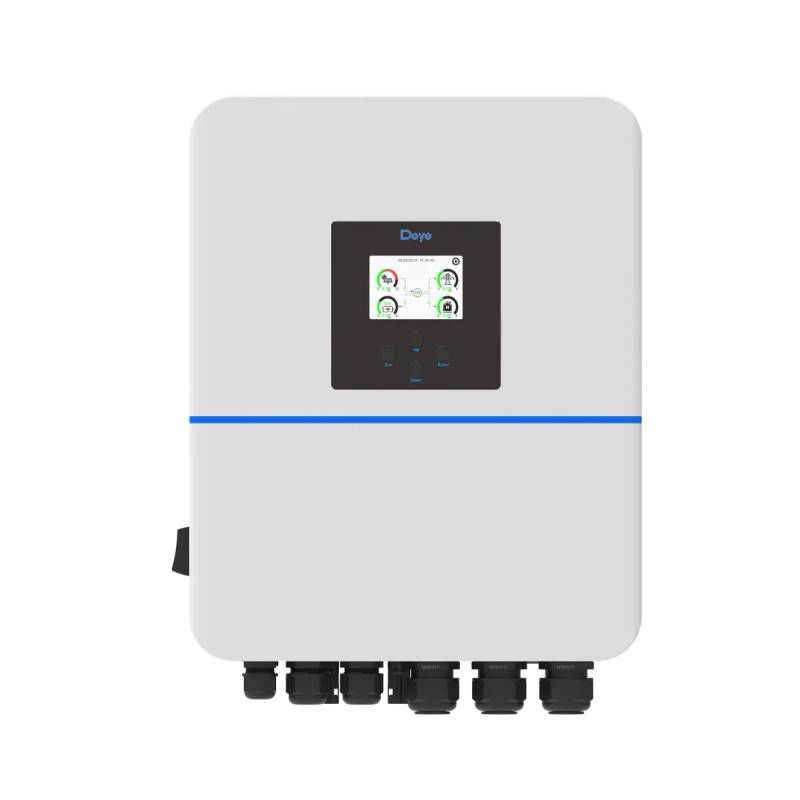

Falownik hybrydowy 3-fazowy SUN-12K-SG01HP3-EU-DM2 HV Deye

Falownik hybrydowy 3-fazowy SUN-12K-SG01HP3-EU-DM2 HV Deye – 12kW, Wysokonapięciowy, 2 MPPT

Trójfazowy falownik hybrydowy Deye SUN-12K-SG01HP3-EU-DM2 reprezentuje nową generację wysokonapięciowych (HV) urządzeń do zarządzania energią. Stanowi idealną alternatywę dla tradycyjnych inwerterów sieciowych bez opcji magazynowania energii oraz standardowych rozwiązań niskonapięciowych, oferując wyższą sprawność oraz wszechstronność operacyjną. Konstrukcja beztransformatorowa pozwala na pracę z wysokonapięciowymi bankami akumulatorów (160-700V), co przekłada się na mniejsze straty przesyłowe i optymalne wykorzystanie wyprodukowanego prądu.

Urządzenie charakteryzuje się możliwością pracy w trybie sieciowym oraz poza siecią (off-grid), oferując chwilową moc szczytową sięgającą 2-krotności mocy znamionowej. System umożliwia elastyczne zarządzanie energią dzięki możliwości zaprogramowania 6 okresów ładowania i rozładowywania akumulatora, wsparciu dla magazynowania energii z generatorów diesla oraz obsłudze rozbudowy instalacji do maksymalnie 16 jednostek połączonych równolegle.

Kluczowe cechy i zaawansowana technologia

• Praca z akumulatorami wysokonapięciowymi (160-700V): Obsługa wysokonapięciowych magazynów energii zwiększa sprawność konwersji i obniża straty prądowe, wspierając zarówno akumulatory litowo-jonowe (z samoadaptacją do BMS), jak i ołowiowo-kwasowe.

• 100% niezrównoważone wyjście na każdej fazie: Unikalna funkcja pozwalająca na przekazywanie do 100% mocy znamionowej na pojedynczą fazę, co jest kluczowe dla stabilizacji zasilania w obiektach o nieregularnym obciążeniu fazowym.

• Szerokie możliwości rozbudowy i integracji: Możliwość połączenia równoległego do 16 jednostek do pracy w sieci i poza nią, opcja modyfikacji sprzęgła AC istniejących systemów słonecznych oraz pełne wsparcie dla współpracy z agregatem prądotwórczym.

• Zaawansowany monitoring i certyfikowane bezpieczeństwo: Zintegrowane zabezpieczenia przeciwprzepięciowe TYPE II po stronie DC i AC, wyłącznik AFCI, ochrona przed pracą wyspową oraz obsługa komunikacji RS485, RS232 i CAN.

Specyfikacja techniczna

• Maksymalna moc dostępu PV: 24000 W

• Maksymalna moc wejściowa PV: 19200 W

• Maksymalne napięcie wejściowe PV: 1000 V

• Napięcie startowe: 180 V

• Zakres napięcia MPPT: 150-850 V

• Znamionowe napięcie wejściowe DC: 600 V

• Maksymalny prąd wejściowy PV: 18 A + 18 A

• Maksymalny prąd zwarciowy PV: 27 A + 27 A

• Liczba trackerów MPPT / Liczba stringów MPPT: 2 / 1+1

• Typ akumulatora: Ołowiowo-kwasowy lub litowo-jonowy

• Zakres napięcia akumulatora: 160-700 V

• Maksymalny prąd ładowania / rozładowania: 37 A / 37 A

• Strategia ładowania akumulatorów Li-Ion: Samoadaptacja do BMS

• Znamionowa moc czynna AC: 12000 W

• Maksymalna moc pozorna AC: 13200 W

• Prąd znamionowy wej./wyj. AC: 18.2 A / 17.4 A

• Maksymalny prąd wej./wyj. AC: 20 A / 19.2 A

• Maksymalny prąd bypass portu Grid->Load: 35 A

• Moc szczytowa (poza siecią): 2-krotność mocy znamionowej przez 10 s

• Znamionowe napięcie wyjściowe / zakres: 220 V / 230 V (0.85Un-1.1Un)

• Sposób przyłączenia do sieci: 3L+N+PE

• Znamionowa częstotliwość sieci: 50Hz / 45Hz-55Hz, 60Hz / 55Hz-65Hz

• Współczynnik mocy: 0.8 wiodący do 0.8 opóźniony

• Całkowite zniekształcenie prądu harmonicznego (THD): <3% (nominalnej mocy)

• Maksymalna sprawność: 97.6%

• Sprawność europejska: 96.5%

• Wydajność MPPT: >99%

• Interfejs komunikacyjny: RS485, RS232, CAN

• Opcje monitorowania: GPRS, WIFI, Bluetooth, 4G, LAN (opcjonalnie)

Dane mechaniczne i konstrukcyjne

• Wymiary obudowy (szer. x wys. x gł.): 376 x 470 x 244.5 mm (bez złącz i uchwytów montażowych)

• Waga: 24.5 kg

• Stopień ochrony: IP65

• Typ chłodzenia: Inteligentne chłodzenie powietrzne

• Topologia inwertera: Beztransformatorowa

• Poziom hałasu: <=45 dB

• Temperatura pracy: -40°C do +60°C (obniżenie wartości znamionowych powyżej 45°C)

• Dopuszczalna wilgotność otoczenia: 0-100%

• Maksymalna wysokość instalacji: 2000 m n.p.m.

• Kategoria nadnapięciowa: OVC II (DC), OVC III (AC)

• Wyświetlacz: LCD + LED

Zastosowanie

• ✔ Przydomowe instalacje hybrydowe HV: zasilanie gospodarstw domowych i budynków jednorodzinnych z wymogiem pełnego zasilania awaryjnego oraz integracją z bateriami wysokonapięciowymi.

• ✔ Systeom zasilania gwarantowanego (UPS/Off-Grid): ochrona kluczowych odbiorników, pomp ciepła, urządzeń chłodniczych i systemów automatyki budynkowej przed zanikami napięcia w sieci.

• ✔ Komercyjne obiekty usługowe i produkcyjne: optymalizacja autokonsumpcji w przedsiębiorstwach, wykorzystanie funkcji golenia szczytów (peak shaving) oraz praca z agregatami prądotwórczymi diesel.
